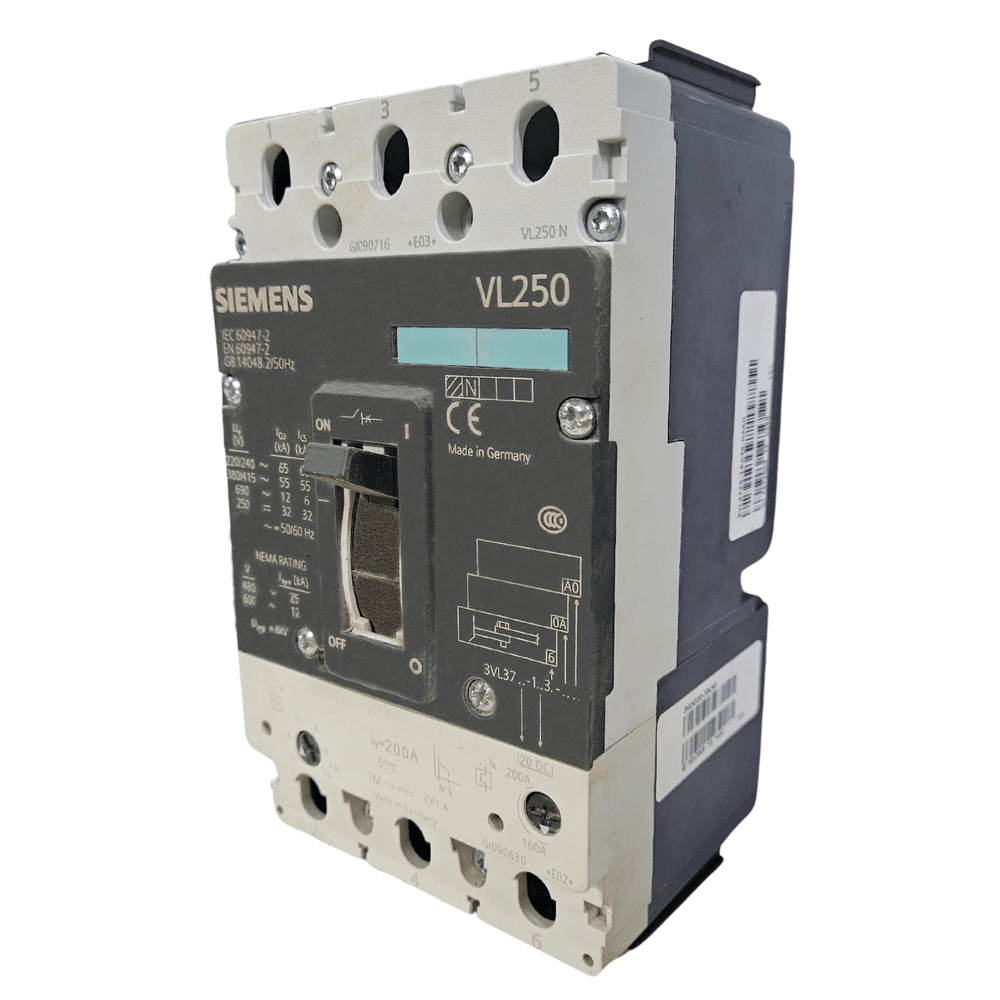

Disjuntor I.Tripolar 3VL3720-1DC36-0AA0 REG.160-200A - Siemens

Modelo:
Tipo de mecanismo de acionamento: Acionamento motor: Não
Design do dispositivo de sobrecarga: TM
Dados técnicos gerais:
Número de polos: 3
Tamanho do disjuntor: 3VL3
Vida útil mecânica (ciclos operacionais) típica: 20.000
Resistência elétrica (ciclos operacionais) típica: 10.000
Categoria de utilização: A
Classe de desempenho para disjuntor: N
Código de referência segundo DIN 40719, estendido segundo IEC 204-2, segundo IEC 750: Q
Frequência operacional máxima: 120 1/s
Tensão:
Tensão operacional nominal Ue máxima: 690 V
● Tensão de isolamento valor nominal: 800 V
● Tensão de isolamento (Ui) em AC valor nominal: 800 V
Resistência a sobretensão valor nominal: 8 kV
Tensão operacional:
● Valor nominal máximo: 690 V
● Para circuito de corrente principal em AC a 50 Hz máxima: 690 V
● Para circuito de corrente principal em AC a 60 Hz máxima: 690 V
● Para circuito de corrente principal em DC máxima: 500 V
Classe de proteção:
Classe de proteção IP: IP20
Função de proteção do dispositivo de sobrecarga: LI
Circuito principal:
Frequência operacional:
● 1 valor nominal: 50 Hz
● 2 valor nominal: 60 Hz
Circuito auxiliar:
Número de contatos CO para contatos auxiliares: 0
Número de contatos NC para contatos auxiliares: 0
Número de contatos NO para contatos auxiliares: 0
Adequação:
Adequação para uso: Proteção de sistema
Parâmetros ajustáveis:
Valor de resposta de corrente ajustável: Corrente do dispositivo de sobrecarga dependente de corrente valor inicial: 160 A
Detalhes do produto:
Componente do produto:
● Indicador de disparo: Não
● Chave auxiliar: Não
● Disparo por tensão: Não
● Disparo por sub-tensão: Não
● Disparo por sub-tensão com contato de avanço: Não
Extensão do produto opcional: Acionamento motor: Sim
● Unidade de disparo por sobrecarga térmica ajustável: Sim
● Proteção contra aterramento: Não
● Para condutores neutros à prova de curto-circuito e sobrecarga: Não
● Proteção contra sobrecarga: Sim
Curto-circuito:
Capacidade de ruptura de corrente de curto-circuito operacional (Ics):
● Em 240 V valor nominal: 65 kA
● Em 415 V valor nominal: 55 kA
● Em 500 V valor nominal: 20 kA
● Em 690 V valor nominal: 6 kA
Capacidade máxima de ruptura de corrente de curto-circuito (Icu):
● Em 240 V valor nominal: 65 kA
● Em 415 V valor nominal: 55 kA
● Em 440 V valor nominal: 25 kA
● Em 480 V segundo NEMA valor nominal: 25 kA
● Em 500 V valor nominal: 25 kA
● Em 600 V segundo NEMA valor nominal: 12 kA
● Em 690 V valor nominal: 12 kA
Conexões:
Arranjo dos conectores elétricos para circuito de corrente principal: Lado frontal
Tipo de seções transversais de condutores conectáveis para contatos principais:
● Com barra de conexão flexível: 17 x 10 mm
● Sólido: 25 ... 185 mm²
● Fino trançado com processamento de extremidade do núcleo: 25 ... 120 mm²
● Trançado: 25 ... 185 mm²
Tipo de seções transversais de condutores conectáveis para contatos auxiliares:
● Sólido: 0,75 ... 1,5 mm²
● Fino trançado com processamento de extremidade do núcleo: 0,75 ... 1,0 mm²
Tipo de conexão elétrica para circuito de corrente principal: Terminais tipo parafuso
Design mecânico:
Altura: 185,5 mm
Largura: 104,5 mm
Profundidade: 106,5 mm
Método de fixação: Montagem fixa
Condições ambientais:
Temperatura ambiente durante a operação:
● Mínima: 0 °C
● Máxima: 70 °C
Temperatura ambiente durante o armazenamento:
● Mínima: -40 °C
● Máxima: 80 °C
