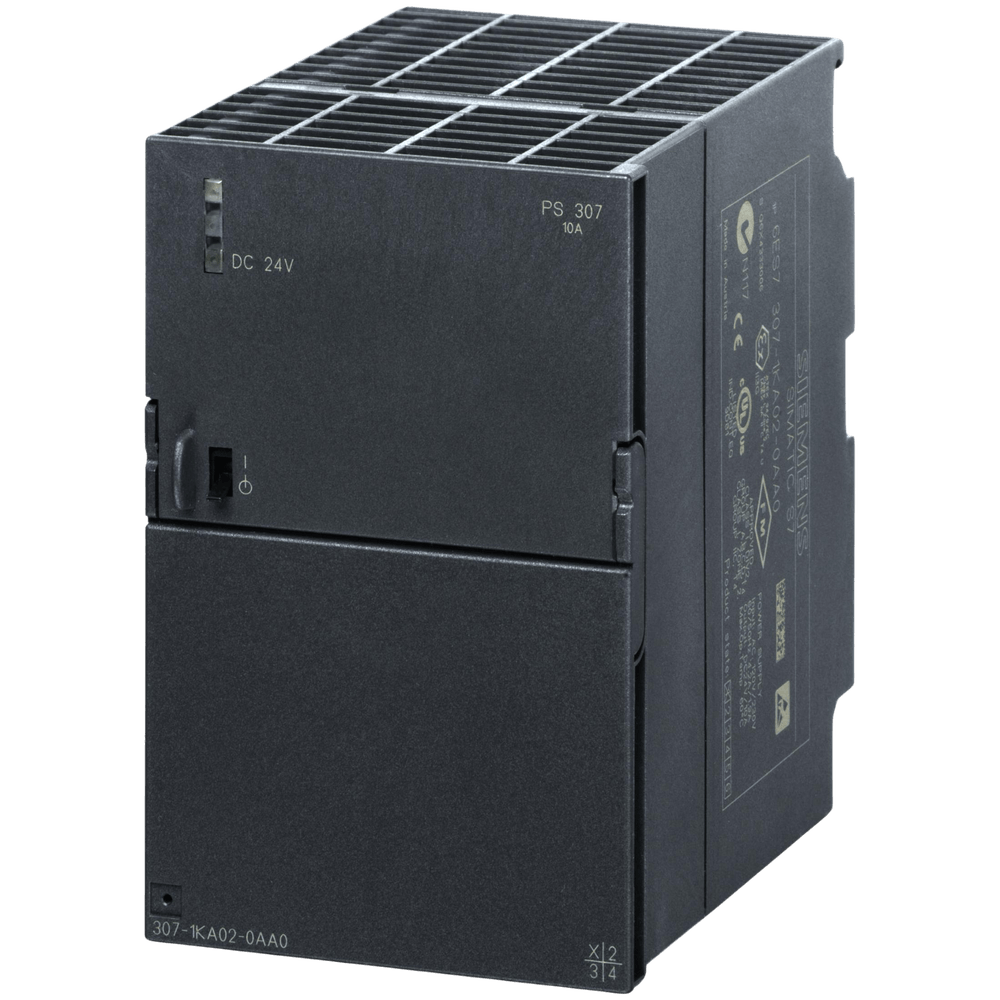

Fonte Alimentação PS307 120/230VAC10A 6ES7307-1KA02-0AA0 - Siemens

Tipo da Rede de Alimentação: Monofásica AC
Tensão de Alimentação em CA: Seleção automática de faixa
Tensão de Alimentação: 120 V / 230 V
Tensão de Entrada 1 em CA: 85 ... 132 V
Tensão de Entrada 2 em CA: 170 ... 264 V
Entrada de Larga Faixa: Não
Capacidade de Sobrecarga com Sobretensão: 2,3 × Vin nominal, 1,3 ms
Tempo de Buffer para Valor Nominal da Corrente de Saída em Caso de Falha de Rede: Mínimo 20 ms
Condição Operacional da Rede em Buffer com Vin = 93/187 V
Frequência da Rede:
Nominal: 50/60 Hz
Faixa: 47 ... 63 Hz
Corrente de Entrada:
Em Tensão de Entrada Nominal de 120 V: 4,2 A
Em Tensão de Entrada Nominal de 230 V: 1,9 A
Limitação de Corrente de Ligação com 25 °C: Máximo 55 A
Duração da Limitação da Corrente de Ligação com 25 °C: Máximo 3 ms
Valor I2t: Máximo 3,3 A²·s
Tipo de Proteção com Fusível: Tipo T 6,3 A/250 V (não acessível)
Tipo de Proteção com Fusível na Entrada: Disjuntor Miniatura Recomendado: a partir de 10 A característica C
Saída
Curva da Tensão na Saída: Tensão contínua controlada e isolada
Tensão de Saída em CC Valor Nominal: 24 V
Tensão de Saída:
Na Saída 1 em CC Valor Nominal: 24 V
Ajuste da Tensão de Saída: Não
Tolerância Global Relativa da Tensão: 3 %
Precisão de Regulação Relativa da Tensão de Saída:
Em Oscilação Lenta da Tensão de Entrada: 0,1 %
Em Oscilação Lenta da Carga Ôhmica: 0,5 %
Ondulação Residual:
Máximo: 50 mV
Típica: 15 mV
Pico de Tensão:
Máximo: 150 mV
Típico: 60 mV
Versão de Indicação para Funcionamento Normal: LED verde para 24 V OK
Comportamento da Tensão de Saída ao Ligar: Sem overshoot de Vout (início suave)
Tempo de Resposta Máximo: 2 s
Tempo de Aumento da Tensão de Saída: Típico 10 ms
Corrente de Saída:
Valor Nominal: 10 A
Faixa Nominal: 0 ... 10 A
Potência Ativa Fornecida: Típica 240 W
Corrente de Sobrecarga de Curto Prazo:
Em Curto-Circuito Durante a Inicialização: Típica 38 A
Em Curto-Circuito Durante a Operação: Típica 38 A
Duração da Capacidade de Sobrecarga para Corrente Excedente:
Em Curto-Circuito Durante a Inicialização: 80 ms
Em Curto-Circuito Durante a Operação: 80 ms
Comutação Paralela de Equipamentos: Sim
Eficiência e Regulação
Grau de Eficiência: 90 %
Perda de Potência:
Com Tensão de Saída Nominal e Corrente de Saída Nominal: Típica 27 W
Precisão de Regulação Relativa da Tensão de Saída com Oscilação Rápida da Tensão de Entrada (± 15%): Típico 0,1 %
Precisão de Regulação Relativa da Tensão de Saída com Mudança Brusca da Carga Ôhmica 50/100/50 %: Típico 2 %
Tempo de Ajuste:
Máximo: 0,1 ms
Proteção e Monitoramento
Design da Proteção Contra Sobretensão: Controle adicional, desligamento a < 28,8 V, reinicialização automática
Propriedade da Saída à Prova de Curto-Circuito: Sim
Design da Proteção Contra Curto-Circuito: Desligamento eletrônico, reinicialização automática
Valor de Resposta da Limitação de Corrente: 11 ... 12 A
Corrente de Curto-Circuito Duradoura Valor RMS: Máximo 12 A
Segurança
Isolamento Galvânico Entre Entrada e Saída: Sim
Isolamento Galvânico: Tensão Extra-Baixa de Saída Uout segundo EN 60950-1 e EN 50178
Classe de Proteção dos Equipamentos: Classe I
Corrente de Descarga:
Máximo: 3,5 mA
Típica: 0,6 mA
Grau de Proteção IP: IP20
EMC
Norma:
Para Emissão de Interferências: EN 55022 Classe B
Para Limitação de Harmônicos da Rede: EN 61000-3-2
Para Imunidade a Interferências: EN 61000-6-2
Normas, Especificações e Aprovações
Certificado de Conformidade:
Marcação CE: Sim
Aprovação UL: Sim; cULus-Listed (UL 508, CSA C22.2 No. 142), Arquivo E143289
Aprovação CSA: Sim; cULus-Listed (UL 508, CSA C22.2 No. 142), Arquivo E143289
Marcação UKCA: Sim
Aprovação EAC: Sim
NEC Classe 2: Não
BIS: Sim; R-41183539
Certificado CB: Sim
MTBF a 40 °C: 1.504.280 h
Ambientes Perigosos
Certificado de Conformidade:
IECEx: Sim; IECEx Ex nA nC IIC T3 Gc
ATEX: Sim; ATEX (EX) II 3G Ex nA nC IIC T3 Gc
Aprovação ULhazloc: Sim
cCSAus, Classe 1, Divisão 2: Não
UKEX: Sim
CCC para Zona Perigosa segundo Padrão GB: Sim
Registro FM: Sim; Classe I, Div. 2, Grupo ABCD, T4
Classificação Naval
Aprovação para Construção Naval: Sim
Associação de Classificação Marinha:
American Bureau of Shipping Europe Ltd. (ABS): Não
Sociedade Francesa de Classificação Marinha (BV): Não
Det Norske Veritas (DNV): Sim
Lloyds Register of Shipping (LRS): Sim
Declaração Ambiental de Produto
Declaração Ambiental de Produto: Sim
Potencial de Aquecimento Global [CO2 eq]:
Total: 861,1 kg
Durante Fabricação: 15,8 kg
Durante Operação: 844,6 kg
Após Final da Vida Útil: 0,5 kg
Condições Ambientais
Temperatura Ambiente:
Durante Operação: 0 ... 60 °C; com convecção natural
Durante o Transporte: -40 ... +85 °C
Durante o Armazenamento: -40 ... +85 °C
Categoria Ambiental de Acordo com IEC 60721: Classe Climática 3K3, 5 ... 95% sem condensação
Método de Conexão
Tipo de Conexão Elétrica: Terminal Rosqueado
Na Entrada (L, N, PE): 1 terminal de rosca para 0,5 ... 2,5 mm² unifilar/fino
Na Saída (L+, M): 4 terminais de rosca para 0,5 ... 2,5 mm²

*Imagem meramente Ilustrativa
