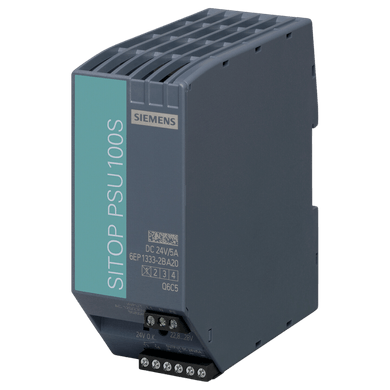

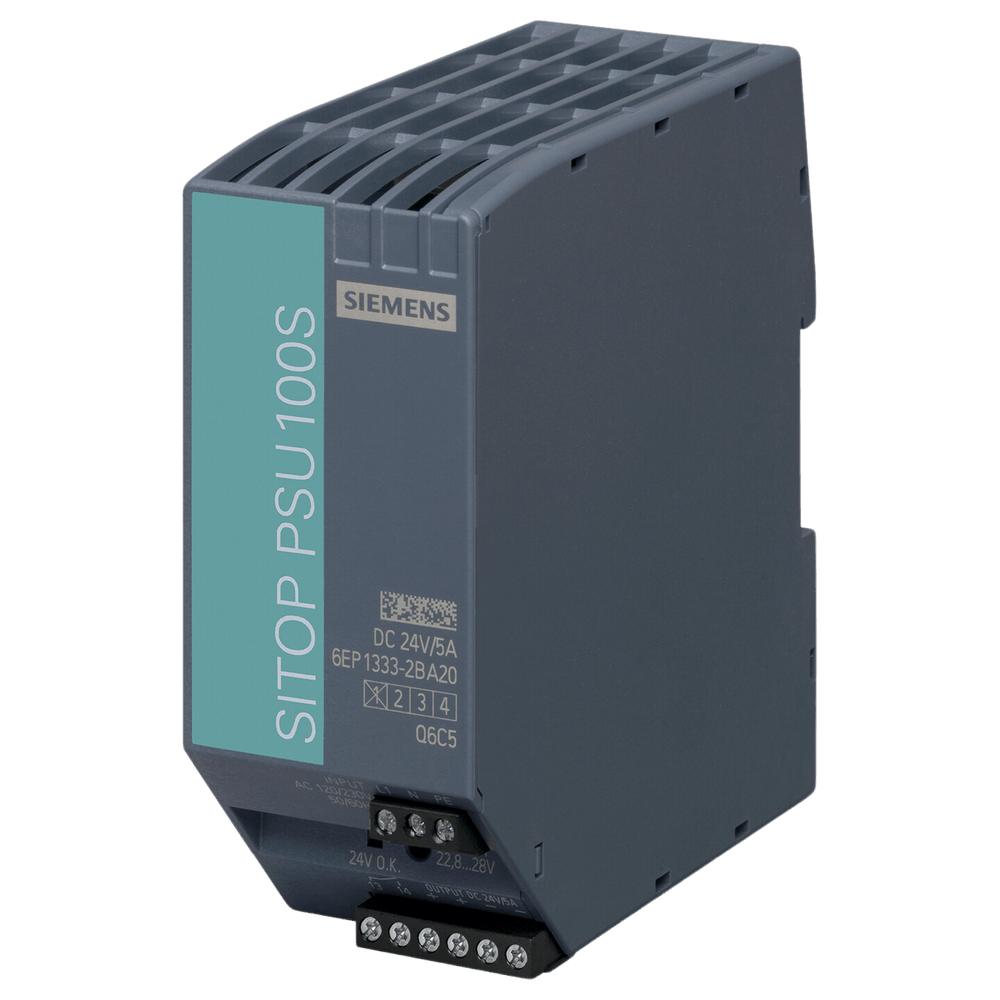

Fonte Sitop Mono 24VDC 5A 6EP1333-2BA20 - Siemens

Tipo da Rede de Alimentação: AC monofásica
Tensão de Alimentação: Automática seleção de faixa
Faixa de Tensão de Entrada:
1: 85 ... 132 V AC
2: 170 ... 264 V AC
Tensão de Entrada: 120 V / 230 V
Proteção Contra Sobretensão: 2,3 × Vin nominal, 1,3 ms
Tempo de Buffering para Corrente de Saída Nominal em Caso de Falha de Energia: Mínimo 20 ms
Condições de Operação de Buffering: Vin = 93/187 V
Frequência da Linha:
Nominal: 50/60 Hz
Faixa: 47 ... 63 Hz
Corrente de Entrada:
Em Tensão Nominal de 120 V: 2,34 A
Em Tensão Nominal de 230 V: 1,36 A
Limitação de Corrente de Inrush: Máximo 40 A
Valor I2t: Máximo 1 A²·s
Proteção por Fusível: Tipo T 3,15 A/250 V (não acessível)
Proteção de Fusível Recomendado para o Contator de Entrada: Disjuntor Miniatura de 6 A (Característica C)
Saída
Curva de Tensão de Saída: Tensão DC controlada e isolada
Tensão de Saída Nominal: 24 V DC
Tensão de Saída Ajustável: Sim, via potenciômetro (22,8 ... 28 V)
Tolerância Geral Relativa da Tensão: 3 %
Precisão de Controle Relativa da Tensão de Saída:
Flutuação Lenta de Tensão de Entrada: 0,1 %
Flutuação Lenta de Carga de Ohm: 1 %
Ripple Residual:
Máximo: 150 mV
Típico: 30 mV
Pico de Tensão:
Máximo: 240 mV
Típico: 140 mV
Versão de Exibição para Operação Normal: LED Verde para 24 V OK
Tipo de Sinal de Saída: Contato de Relé (Contato NA, classificação 60 V DC / 0,3 A) para "24 V OK"
Comportamento da Tensão de Saída ao Ligar: Sobretensão de Vout < 3 %
Tempo de Resposta Máximo: 0,3 s
Tempo de Aumento da Tensão de Saída: Típico 15 ms
Corrente de Saída:
Valor Nominal: 5 A
Faixa Nominal: 0 ... 6 A; 6 A até +45°C; +60 ... +70 °C: Derating 1,6%/K
Potência Ativa Fornecida: Típico 144 W
Corrente de Sobrecarga de Curto Prazo:
Durante o Start-up: Típico 18 A
Em Operação: Típico 18 A
Duração da Capacidade de Sobrecarga para Corrente Excessiva:
Durante o Start-up: 800 ms
Em Operação: 800 ms
Equipamentos em Paralelo: Sim, para aumento de potência
Número de Equipamentos Paralelos: 2
Eficiência e Controle
Eficiência: 88 %
Perda de Potência:
Em Tensão de Saída Nominal para Corrente de Saída Nominal: Típico 16 W
Precisão de Controle Relativa da Tensão com Flutuações Rápidas de Tensão de Entrada (± 15%): Típico 0,3 %
Precisão de Controle Relativa da Tensão de Saída com Passos de Carga Resistiva 10/90/10 %: Típico 3 %
Tempo de Ajuste:
Passo de Carga 10 a 90 %: Típico 1 ms
Passo de Carga 90 a 10 %: Típico 1 ms
Proteção e Monitoramento
Proteção Contra Sobretensão: Proteção contra sobretensão em caso de falha interna Vout < 33 V
Prova de Curto-Circuito: Sim
Proteção Contra Curto-Circuito: Característica de corrente constante
Limitação de Corrente: 6 ... 7,1 A
Capacidade de Sobrecarga por Corrente Excessiva:
Em Operação Normal: 150 % Iout nominal até 5 s/min
Valor RMS de Corrente de Curto-Circuito Típico: 7,1 A
Segurança
Isolamento Galvânico Entre Entrada e Saída: Sim
Isolamento Galvânico: Tensão de saída extra-baixa Uout conforme EN 60950-1 e EN 50178
Classe de Proteção do Recurso Operacional: Classe I
Corrente de Fuga:
Máximo: 3,5 mA
Típico: 0,4 mA
Classe de Proteção IP: IP20
EMC
Normas:
Interferência Emitida: EN 55022 Classe B
Limitação de Harmônicos da Rede: EN 61000-3-2
Imunidade a Interferências: EN 61000-6-2
Normas, Especificações e Aprovações
Certificado de Adequação:
Marcação CE: Sim
Aprovação UL: Sim; cULus-Listed (UL 508, CSA C22.2 No. 107.1), Arquivo E197259; cCSAus (CSA C22.2 No. 60950-1, UL 60950-1)
Aprovação CSA: Sim; cULus-Listed (UL 508, CSA C22.2 No. 107.1), Arquivo E197259; cCSAus (CSA C22.2 No. 60950-1, UL 60950-1)
Marcação UKCA: Sim
Aprovação EAC: Sim
NEC Classe 2: Não
BIS: Sim; R-41188271
Certificado CB: Sim
MTBF a 40 °C: 1.998.441 h
Ambiente
Temperatura Ambiente:
Durante Operação: -25 ... +70 °C; com convecção natural
Durante Transporte: -40 ... +85 °C
Durante Armazenamento: -40 ... +85 °C
Categoria Ambiental Segundo IEC 60721: Classe Climática 3K3, 5 ... 95% sem condensação
Método de Conexão
Tipo de Conexão Elétrica: Terminal de Parafuso
Entrada (L, N, PE): 1 terminal de parafuso para 0,5 ... 2,5 mm² (rígido/finamente encordado)
Saída (+, -): 2 terminais de parafuso para 0,5 ... 2,5 mm²
Contatos Auxiliares (Sinais de Alarme): 2 terminais de parafuso para 0,5 ... 2,5 mm²
Contato de Sinalização: 2 terminais de parafuso para 0,5 ... 2,5 mm²
Dados Mecânicos
Dimensões da Caixa (L × A × P): 50 × 125 × 120 mm
Largura de Instalação × Altura de Montagem: 50 mm × 225 mm
Espaçamento Requerido:
Superior: 50 mm
Inferior: 50 mm
Esquerda: 0 mm
Direita: 0 mm
Método de Fixação: Encaixe no trilho DIN EN 60715 35x7,5/15
Montagem em Trilho Padrão: Sim
Montagem em Trilho S7: Não
Montagem em Parede: Não
Habitação Pode Ser Alinhada: Sim
Peso Líquido: 0,5 kg

* Imagem meramente ilustrativa *
