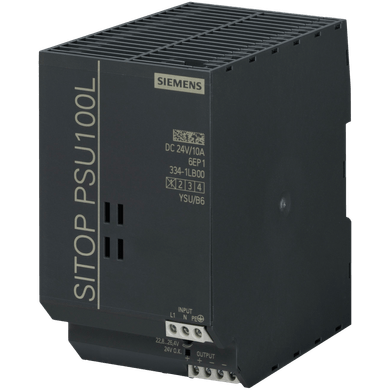

Fonte Sitop Mono 24VDC 10A 6EP1334-1LB00 PSU100L - Siemens

Forma da Rede de Alimentação: Monofásica AC
Tensão de Alimentação em CA: Ajuste com comutador no aparelho
Tensão de Alimentação: 120 V / 230 V
Tensão de Entrada 1 em CA: 93 ... 132 V
Tensão de Entrada 2 em CA: 187 ... 264 V
Entrada de Longo Alcance: Não
Capacidade de Sobrecarga com Sobretensão: 2,3 × Ue nominal, 1,3 ms
Tempo de Ponte com Valor Nominal da Corrente de Saída em Caso de Falha de Rede: Mínimo 20 ms
Condições Operacionais da Pane da Rede em Ponte com Ue = 93/187 V
Frequência de Rede:
Nominal: 50/60 Hz
Faixa: 47 ... 63 Hz
Corrente de Entrada:
Em Valor Nominal da Tensão de Entrada de 120 V: 4,1 A
Em Valor Nominal da Tensão de Entrada de 230 V: 2 A
Limitação de Corrente da Corrente de Ligação com 25 ºC: Máximo 65 A
Duração da Limitação da Corrente de Ligação com 25 ºC: Típica 3 ms
Valor I2t: Máximo 3,3 A²·s
Versão do Dispositivo de Proteção: Tipo T 6,3 A/250 V (não acessível)
Versão do Dispositivo de Proteção no Condutor de Entrada da Rede: Interruptor LS recomendado: a partir de 10 A característica C
Saída
Curva da Tensão na Saída: Tensão contínua regulada isenta de potencial
Tensão de Saída em CC Valor Nominal: 24 V
Tensão de Saída:
Na Saída 1 em CC Valor Nominal: 24 V
A Tensão de Saída é Ajustável: Sim, através do potenciômetro
Tensão de Saída Ajustável: 22,8 ... 26,4 V
Tolerância Global Relativa da Tensão: 3 %
Precisão de Regulação Relativa da Tensão de Saída:
Com Oscilação Lenta da Tensão de Entrada: 0,1 %
Com Oscilação Lenta da Carga Ôhmica: 0,5 %
Ondulação Residual:
Máximo: 150 mV
Típica: 50 mV
Pico de Tensão:
Máximo: 240 mV
Típica: 150 mV
Versão da Indicação para Funcionamento Normal: LED verde para 24 V OK
Comportamento da Tensão de Saída na Ligação: Oscilações excessivas de Ua aproximadamente 4 %
Tempo de Atraso de Resposta Máximo: 1,5 s
Tempo de Elevação de Tensão da Tensão de Saída: Típico 170 ms
Corrente de Saída:
Valor Nominal: 10 A
Amplitude Nominal: 0 ... 10 A; +45 ... +60 °C: Derating 2%/K
Potência Ativa Emitida: Típico 240 W
Comutação Paralela de Equipamentos: Sim
Número de Equipamentos Ligados em Paralelo para Aumento da Potência: 2
Eficiência e Regulação
Grau de Eficiência: 89 %
Potência de Perda:
Com Valor Nominal da Tensão de Saída e Corrente de Saída Nominal: Típico 34 W
Precisão de Regulação Relativa da Tensão de Saída com Oscilação Rápida da Tensão de Entrada (± 15%): Típico 0,3 %
Precisão de Regulação Relativa da Tensão de Saída com Mudança Brusca da Carga Ôhmica 10/90/10%: Típico 2 %
Tempo de Estabilização:
Com Mudança Brusca da Carga de 10% para 90%: Típico 0,5 ms
Com Mudança Brusca da Carga de 90% para 10%: Típico 0,7 ms
Proteção e Monitoramento
Versão da Proteção Contra Sobretensão: < 33 V
Característica da Saída à Prova de Curto-Circuito: Sim
Versão da Proteção Contra Curto-Circuito: Característica da Corrente Constante
Típica: 16 A
Corrente de Curto-Circuito Permanente Valor Efetivo: Típica 12,6 A
Segurança
Isolamento Galvânico Entre Entrada e Saída: Sim
Isolamento Galvânico: Tensão de Saída de Baixa Tensão de Segurança Ua segundo EN 60950-1 e EN 50178
Classe de Proteção dos Equipamentos: Classe I
Corrente de Descarga:
Máximo: 3,5 mA
Típica: 0,8 mA
Grau de Proteção IP: IP20
EMC
Norma:
Para Emissão de Interferências: EN 55022 Classe A
Para Limitação da Oscilação Harmônica da Rede: Não aplicável
Para Resistência Contra Interferência: EN 61000-6-2
Normas, Especificações e Aprovações
Comprovante de Conformidade:
Marcação CE: Sim
Aprovação UL: Sim; cULus-Listed (UL 508, CSA C22.2 No. 107.1), Arquivo E197259
Aprovação CSA: Sim; cULus-Listed (UL 508, CSA C22.2 No. 107.1), Arquivo E197259
Marcação UKCA: Sim
Aprovação EAC: Sim
NEC Classe 2: Não
BIS: Sim; R-41183539
Certificado CB: Sim
MTBF - Tempo Médio Entre Falhas a 40 ºC: 2.333.396 h
Ambientes Perigosos
Comprovante de Conformidade:
IECEx: Não
ATEX: Não
Aprovação ULhazloc: Não
cCSAus, Classe 1, Divisão 2: Não
Aprovação FM: Não
Classificação Naval
Licença de Construção Naval: Não
Sociedade de Classificação de Navios:
American Bureau of Shipping Europe Ltd. (ABS): Não
Bureau Veritas (BV): Não
Det Norske Veritas (DNV): Não
Lloyds Register of Shipping (LRS): Não
Declaração Ambiental de Produto
Declaração Ambiental de Produto: Sim
Potencial de Aquecimento Global [CO2 eq]:
Total: 1.083,3 kg
Durante Fabricação: 19,4 kg
Durante Operação: 1.063,3 kg
Após Final da Vida Útil: 0,53 kg
Condições Ambientais
Temperatura Ambiente:
Durante Operação: 0 ... 60 °C; com convecção natural (convecção própria)
Durante o Transporte: -40 ... +85 °C
Durante o Armazenamento: -40 ... +85 °C
Categoria Ambiental de Acordo com IEC 60721: Classe Climática 3K3, 5 ... 95% sem condensação
Técnica de Ligação
Versão da Conexão Elétrica: Ligação Rosqueada
Na Entrada (L, N, PE): 1 grampo de enroscar para 0,5 ... 2,5 mm² unifilar/de fio fino
Na Saída (+, -): 2 grampos de enroscar para 0,5 ... 2,5 mm²
