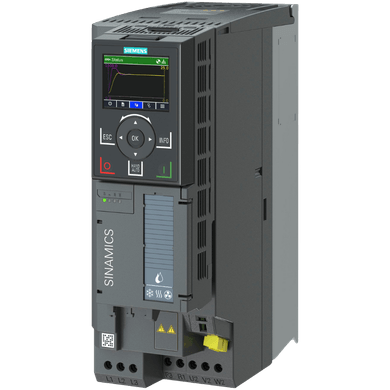

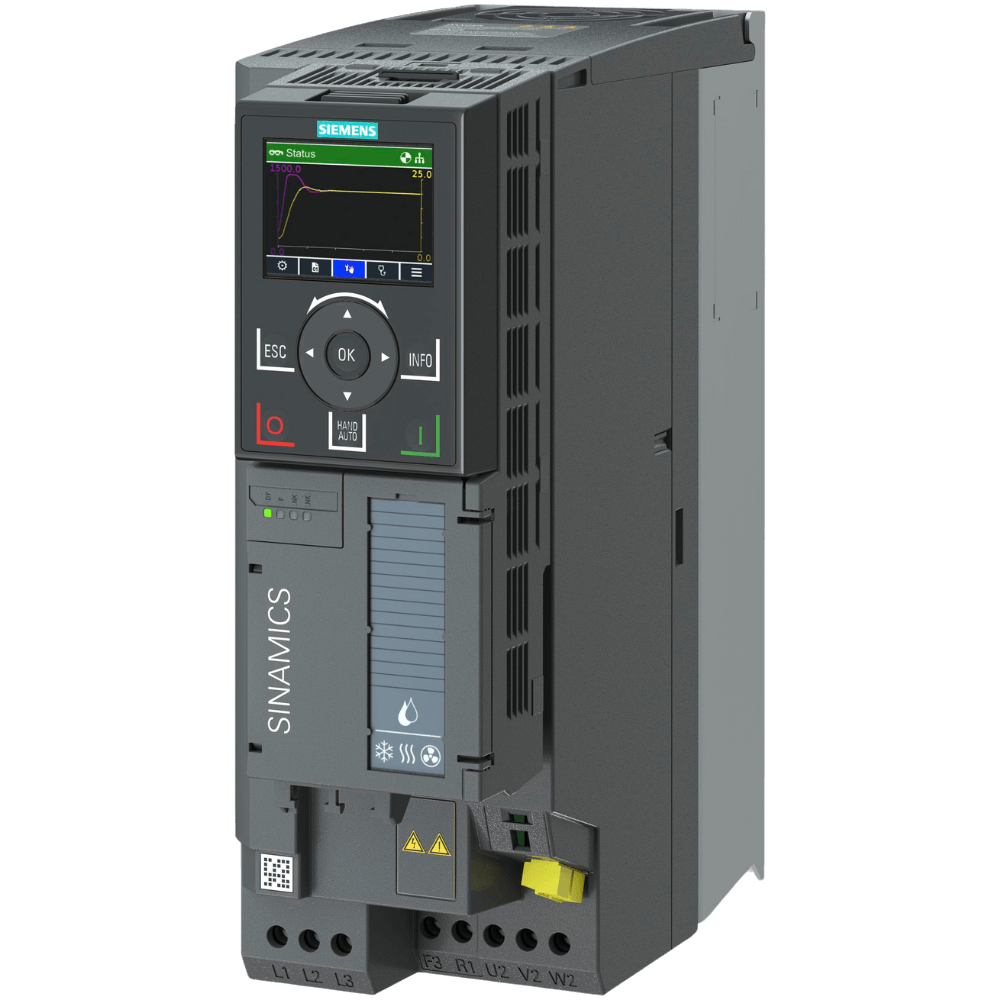

Inversor G120x 380v 10cv 18a 6SL3220-1YE24-0AF0 PN RFI - Siemens

Principal
Linha de produto: SINAMICS G120X
Potência nominal: 7,5 kW
Capacidade de sobrecarga: 110% por 60s, 100% por 240s
Filtro de supressão de interferência de rádio: Categoria C2
Tensão: 380-480 V 3 AC +10/-20%
Frequência da rede: 47-63 Hz
Temperatura ambiente: -20 a +45 °C
Tamanho: FSB
Grau de proteção: IP20 / UL tipo aberto
Revestimento: 3C2
Sem painel de operador
Sem expansão de E/S
Fieldbus integrado: PROFINET PN, Ethernet IP

Dados nominais
Entrada
Número de fases: 3 AC
Tensão de linha: 380 ... 480 V +10 % -20 %
Frequência de linha: 47 ... 63 Hz
Tensão nominal: 400V IEC / 480V NEC
Corrente nominal (LO): 17,00 A / 14,30 A
Corrente nominal (HO): 13,25 A / 10,60 A

Saída
Número de fases: 3 AC
Tensão nominal: 400V IEC / 480V NEC
Potência nominal (LO): 7,50 kW / 10,00 hp
Potência nominal (HO): 5,50 kW / 7,50 hp
Corrente nominal (LO): 18,00 A / 14,00 A
Corrente nominal (HO): 13,20 A / 11,00 A
Corrente nominal (IN): 18,50 A
Corrente máxima de saída: 24,00 A
Frequência de pulso: 4 kHz
Frequência de saída para controle vetorial: 0 ... 200 Hz
Frequência de saída para controle V/f: 0 ... 550 Hz

Capacidade de sobrecarga
Low Overload (LO): 110% da corrente base IL por 60 s em um ciclo de 300 s
High Overload (HO): 150% da corrente base IH por 60 s em um ciclo de 600 s

Especificações técnicas gerais
Fator de potência λ: 0,70 ... 0,85
Fator de deslocamento cos φ: 0,96
Eficiência η: 0,97
Nível de pressão sonora (1m): 63 dB
Perda de potência: 0,259 kW
Filtro classe (integrado): Filtro de supressão de RFI para Categoria C2
Categoria EMC (com acessórios): Categoria C2
Função de segurança "Safe Torque Off": sem dispositivo SIRIUS (ex. via S7-1500F)

Comunicação
PROFINET, EtherNet/IP

Entradas/saídas
Entradas digitais padrão
Número: 6
Nível de comutação: 0 → 1: 11 V / 1 → 0: 5 V
Corrente de inrush máxima: 15 mA

Entradas digitais fail-safe
Número: 1

Saídas digitais
Número como contato reversível de relé: 2
Saída (carga resistiva): DC 30 V, 5.0 A

Entradas analógicas/digitais
Número: 2 (Entrada diferencial)
Resolução: 10 bits
Limite de comutação como entrada digital: 0 → 1: 4 V / 1 → 0: 1.6 V

Saídas analógicas
Número: 1 (Saída não isolada)

Interface PTC/KTY
Entrada para sensor de temperatura do motor: PTC, KTY e Thermo-Click

Técnicas de controle em malha fechada
V/f linear / quadrático / parametrizável: Sim
V/f com controle de corrente de fluxo (FCC): Sim
V/f ECO linear / quadrático: Sim
Controle vetorial sem sensor: Sim

Condições ambientais
Revestimento da placa: Classe 3C2, conforme IEC 60721-3-3
Resfriamento: Resfriamento a ar com ventilador integrado
Necessidade de ar de resfriamento: 0,009 m³/s
Altitude de instalação: 1.000 m
Temperatura ambiente para operação: -20 ... 45 °C
Temperatura para transporte: -40 ... 70 °C
Temperatura para armazenamento: -25 ... 55 °C
Umidade relativa máxima para operação: 95% a 40 °C

Conexões
Cabo de sinal
Seção do condutor: 0,15 ... 1,50 mm²
Lado da linha
Versão: Terminais de parafuso
Seção do condutor: 1,50 ... 6,00 mm²
Lado do motor
Versão: Terminais de parafuso
Seção do condutor: 1,50 ... 6,00 mm²

Link DC (para resistor de frenagem)
Conexão PE: No invólucro com parafuso M4
Comprimento máximo do cabo do motor:
Blindado: 150 m
