Inversor Altivar 212 380V 100Cv 160A ATV212HD75N4 - Schneider
Ref:
18580696
De: R$ 0,00Por: R$ 24.290,00ou X de
-
+
Calcule o frete e o prazo:
Calcule o valor do frete e prazo de entrega para a sua região
Especificação
Especificações
Marca | Schneider |
---|---|
Referencia Fabricante | ATV212HD75N4 |
Amperagem (A) | 160A |
Descrição
Principal Nome abreviado do dispositivo
ATV212
destino do produto
Motores assíncronos
número de fases da rede
Trifásico
alimentação do motor kW
75 kW
alimentação do motor cv
100 hp
limites de tensão de alimentação
323…528 V
frequência de alimentação
50..60 Hz - 5...5 %
corrente da linha
141,8 A a 380 V
111,3 A a 48 V
linha de produto
Altivar 212
tipo de produto ou componente
Propulsor de velocidade variável
aplicação específica do produto
Bombas e ventilador em HVAC
Protocolo da porta de comunicação
METASYS N2
Modbus
APOGEE FLN
BACnet
LonWorks
tensão nominal de fornecimento [Us]
380 ... 480 V - 15...10 %
filtro EMC
Filtro EMC classe C2 integrado
grau de protecção IP
IP21
Complementar potência aparente
105,3 kVA a 380 V
corrente de saída contínua
160 A a 380 V
160 A a 460 V
corrente momentânea máxima
176 A of 60 s
frequência de saída do propulsor de velocidade
0,5…200 Hz
intervalo de velocidades
1…10
precisão da velocidade
+/- 10% do deslize nominal 0,2 Tn a Tn
sinalização local
1 LED (Vermelho) para barramento de CC energizado
tensão de saída
<= tensão da fonte de alimentação
isolamento
Elétrico entre a potência e o controle
tipo de cabo
Sem kit de montagem: 1 fioscabo IEC a 45 °C, cobre 90 °C / XLPE/EPR
Sem kit de montagem: 1 fioscabo IEC a 45 °C, cobre 70 °C / PVC
Com kit UL Tipo 1: 3 fioscabo 508 UL a 40 °C, cobre 75 °C / PVC
conexão elétrica
VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: terminal 2,5 mm² / AWG 14
L1/R, L2/S, L3/T: terminal 150 mm² (300 kcmil)
torque de aperto
0,6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES)
41 N.m, 360 lb.pol (L1/R, L2/S, L3/T)
alimentação
Alimentação interna para potenciômetro de referência (1 a 10 kOhms): 10,5 V CC +/- 5 %, <10 A, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos
Alimentação interna: 24 V CC (21…27 V), <200 A, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos
duração de amostra
2 ms +/- 0,5 ms F digital
2 ms +/- 0,5 ms R digital
2 ms +/- 0,5 ms RES digital
3,5 ms +/- 0,5 ms VIA analógico
22 ms +/- 0,5 ms VIB analógico
tempo de resposta
FM 2 ms, Tolerância +/- 0,5 ms of analógico saída(s)
FLA, FLC 7 ms, Tolerância +/- 0,5 ms of digital saída(s)
FLA, FLC 7 ms, Tolerância +/- 0,5 ms of digital saída(s)
RY, RC 7 ms, Tolerância +/- 0,5 ms of digital saída(s)
precisão
+/- 0.6 % (VIA para uma variação de temperatura de 60 °C
+/- 0.6 % (VIB para uma variação de temperatura de 60 °C
+/- 1 % (FM para uma variação de temperatura de 60 °C
erro de linearidade
VIA: +/- 0,15% do valor máximo of entrada
VIB: +/- 0,15% do valor máximo of entrada
FM: +/- 0.2 % of saída
tipo da saída analógica
FM tensão configurável por interruptor 0..10 V CC, Impedância: 7620 Ohm, Resolução 10 bits
FM corrente configurável por interruptor 0..20 mA, Impedância: 970 Ohm, Resolução 10 bits
tipo de saída digital
Lógica do relé configurável: (FLA, FLC NA - 100000 ciclos
Lógica do relé configurável: (FLA, FLC NF - 100000 ciclos
Lógica do relé configurável: (RY, RC NA - 100000 ciclos
corrente de comutação mínima
3 mA a 24 V CC of lógica do relé configurável
corrente de comutação máxima
5 A a 250 V CA Ligar resistivo carga - cos phi = 1 - E/D = 0 ms (FL, R)
5 A a 30 V CC Ligar resistivo carga - cos phi = 1 - E/D = 0 ms (FL, R)
2 A a 250 V CA Ligar indutivo carga - cos phi = 0,4 - E/D = 7 ms (FL, R)
2 A a 30 V CC Ligar indutivo carga - cos phi = 0,4 - E/D = 7 ms (FL, R)
tipo de entrada digital
F programável 24 V CC, Com PLC de nível 1, Impedância: 4700 Ohm
R programável 24 V CC, Com PLC de nível 1, Impedância: 4700 Ohm
RES programável 24 V CC, Com PLC de nível 1, Impedância: 4700 Ohm
lógica de entrada digital
Lógica positiva (fonte) (F, R, RES), <= 5 V (estado 0), >= 11 V (estado 1)
Lógica negativa (coletor) (F, R, RES), >= 16 V (estado 0), <= 10 V (estado 1)
força dielétrica
3535 V CC entre a terra e os terminais de alimentação
5092 V CC entre os terminais de controle e de alimentação
resistência de isolamento
>= 1 MOhm 500 V CC em 1 minuto
resolução de frequência
Unidade visor: 0,1 Hz
Entrada analógica: 0,024/50 Hz
Serviço de comunicação
Ler identificação de dispositivo (43)
Escrever registro único (06)
Definição de limite de tempo entre 0,1 e 100 s
Monitorando inibição
Ler registros retidos (03) 2 words no máximo
Escrever vários registros (16) 2 words no máximo
placa de opção
Placa de comunicação of LonWorks
dissipação de alimentação em W
1945 W
air flow
666 m3/h
funcionalidade
Médio
Aplicação especifica
HVAC
Variable speed drive application selection
Compressor para scroll Construção - HVAC
Ventilador Construção - HVAC
Bomba Construção - HVAC
Motor power range AC-3
55…100 kW a 380…440 V trifásico
55…100 kW a 480…500 V trifásico
motor starter type
Variador de velocidade
número de saída digital
2
número de entrada analógica
2
tipo da entrada analógica
VIA tensão configurável por interruptor: 0..10 V CC 24 V máx., Impedância: 30000 Ohm, Resolução 10 bits
VIB tensão configurável: 0..10 V CC 24 V máx., Impedância: 30000 Ohm, Resolução 10 bits
VIB sonda PTC configurável: 0...6 sondas, Impedância: 1500 Ohm
VIA corrente configurável por interruptor: 0..20 mA, Impedância: 250 Ohm, Resolução 10 bits
número de saída analógica
1
meio físico
2 fios RS 485
Tipo de conector
1 open style
1 RJ45
taxa de transmissão
9600 bps ou 19200 bps
estrutura de transmissão
RTU
número de endereços
1…247
formato de dados
8 bits, 1 parada, ímpar, par ou paridade não configurável
tipo de polarização
Sem impedância
perfil de controle de motor assíncrono
Relação de tensão/frequência, 5 pontos
Relação tensão/frequência - Economia de Energia, U/f ao quadrado
Voltage/frequency ratio, automatic IR compensation (U/f + automatic Uo)
Relação de tensão/frequência, 2 pontos
Controle vetorial de fluxo sem sensor. padrão
precisão de torque
+/- 15 %
sobretorque temporário
120 % do torque nominal do motor +/- 10 % of 60 s
rampas de aceleração e desaceleração
Automático com base na carga
Linear ajustável separadamente de 0,01 a 3200 s
compensação da diferença de velocidade do motor
Não disponível no controle do motor com relação de tensão/frequência
Automático seja qual for a carga
Ajustável
frequência de comutação
6..0,16 kHz ajustável
8..0,16 kHz com
frequência de comutação nominal
8 kHz
frenagem até à paralisação
Por injeção CC
frequência da rede
47,5...63 Hz
linha potencial Isc
22 kA
tipo de proteção
Proteção contra sobreaquecimento: unidade
Fase de potência térmica: unidade
Curto-circuito entre fases do motor: unidade
Interrupções da fase de entrada: unidade
Sobrecorrente entre fases de saída e terra: unidade
Sobretensões no barramento CC: unidade
Abertura no circuito de controle: unidade
Contra ultrapassagem do limite de velocidade: unidade
Sobretensão e subtensão de linha de alimentação: unidade
Subtensão de alimentação de linha: unidade
Contra perda de fase de entrada: unidade
Proteção térmica: motor
Interrupção da fase do motor: motor
Com sondas PTC: motor
largura
320 mm
altura
630 mm
profundidade
290 mm

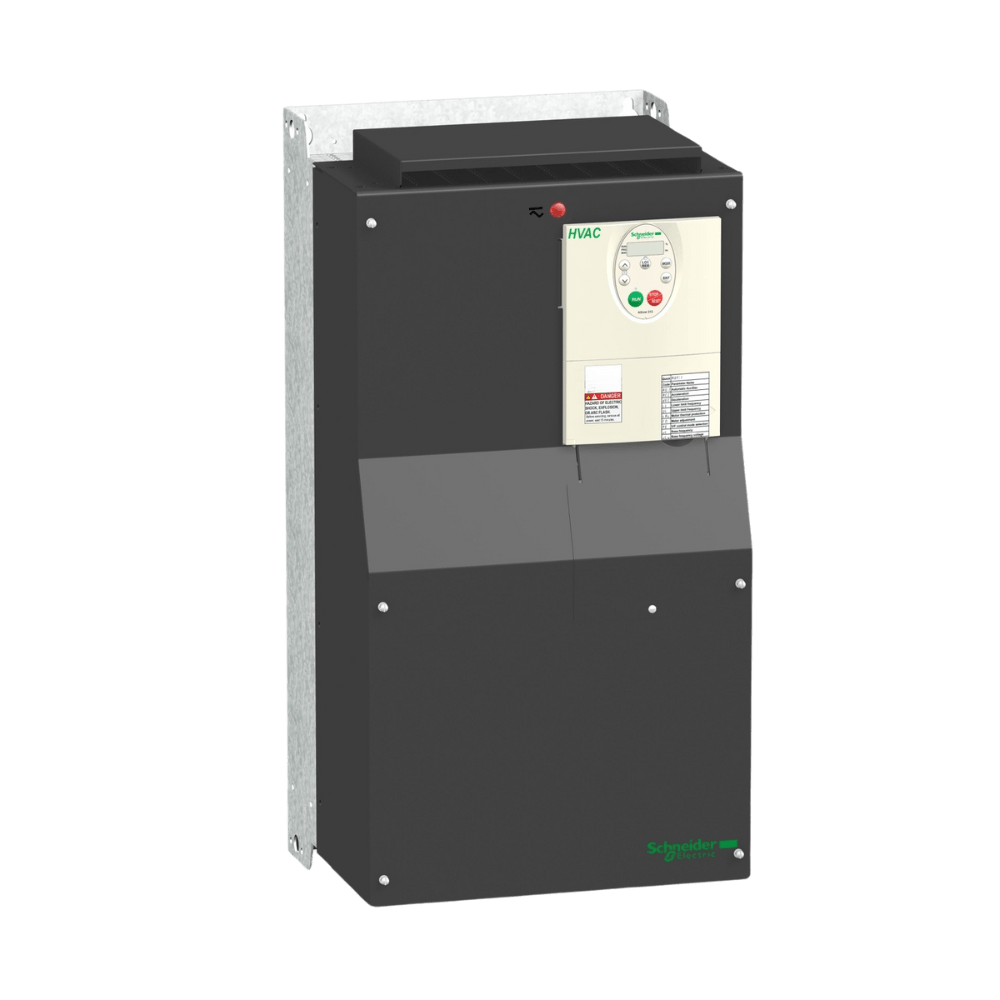

* Imagem meramente ilustrativa*
