Principal linha de produto
Altivar 61

tipo de produto ou componente
Propulsor de velocidade variável

aplicação específica do produto
Máquina de bombeamento e ventilação

nome do componente
ATV61

alimentação do motor kW
55 kW, trifásico a 200...240 V

alimentação do motor cv
75 hp, trifásico a 200...240 V

power supply voltage
200...240 V - 15...10 %

supply number of phases
Trifásico

corrente da linha
173 A of 240 V trifásico 55 kW / 75 hp
200 A of 200 V trifásico 55 kW / 75 hp

filtro EMC
Sem filtro EMC

Tipo de montagem
Com dissipador

potência aparente
71,9 kVA a 240 V trifásico 55 kW / 75 hp

maximum prospective line Isc
35 kA of trifásico

corrente momentânea máxima
265,2 A of 60 s, trifásico

frequência de comutação nominal
2,5 kHz

frequência de comutação
2,5...12 kHz ajustável
2,5...12 kHz com

asynchronous motor control
Relação tensão/frequência - Economia de Energia, U/f ao quadrado
Controle vetorial de fluxo sem sensor. padrão
Relação de tensão/frequência, 2 pontos
Relação de tensão/frequência, 5 pontos

perfil de controle de motor síncrono
Controle vetorial sem sensor, padrão

Protocolo da porta de comunicação
CANopen
Modbus

tipo de polarização
Sem impedância of Modbus

placa de opção
Placa de comunicação of APOGEE FLN
Placa de comunicação of BACnet
Placa de comunicação of CC-Link
Controlador dentro da placa programável
Placa de comunicação of DeviceNet
Placa de comunicação of Ethernet/IP
Placa de comunicação of Fipio
Placa de extensão de E/S
Placa de comunicação of Interbus-S
Placa de comunicação of LonWorks
Placa de comunicação of METASYS N2
Placa de comunicação of Modbus Plus
Placa de comunicação of Modbus TCP
Placa de comunicação of Modbus/Uni-Telway
Placa multibomba
Placa de comunicação of Profibus DP
Placa de comunicação of Profibus DP V1

Complementar destino do produto
Motores síncronos
Motores assíncronos

power supply voltage limits
170…264 V

power supply frequency
50..60 Hz - 5...5 %

power supply frequency limits
47,5...63 Hz

corrente de saída contínua
221 A a 2,5 kHz, 230 V - trifásico

frequência de saída
0,1…500 Hz

intervalo de velocidades
1…100 no modo de ciclo aberto, sem retorno de velocidade

precisão da velocidade
+/- 10% do deslize nominal 0,2 Tn a Tn sem retorno de velocidade

precisão de torque
+/- 15 % no modo de ciclo aberto, sem retorno de velocidade

sobretorque temporário
130 % do torque nominal do motor +/- 10 % of 60 s

torque de frenagem
<= 125% com resistor de frenagem
0.3 sem resistor de frenagem

retorno de regulamento
Regulador PI de frequência

compensação da diferença de velocidade do motor
Ajustável
Automático seja qual for a carga
Pode ser suprimido
Não disponível na relação de tensão/frequência (2 ou 5 pontos)

diagnostic
1 LED (Vermelho) para tensão da unidade

tensão de saída
<= tensão da fonte de alimentação

electrical isolation
Entre os terminais de alimentação e de controle

type of cable for mounting in an enclosure
Com um kit IP21 ou IP31: 3 fioscabo IEC a 40 °C, cobre 70 °C / PVC
Com kit UL Tipo 1: 3 fioscabo 508 UL a 40 °C, cobre 75 °C / PVC
Sem kit de montagem: 1 fioscabo IEC a 45 °C, cobre 70 °C / PVC
Sem kit de montagem: 1 fioscabo IEC a 45 °C, cobre 90 °C / XLPE/EPR

conexão elétrica
Terminal 2,5 mm² / AWG 14 (EA-/EA1+, EA2, SA1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, ENER)
Terminal 2 x 100 mm² / 2 x 250 kcmil (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3)
Terminal 60 mm² / 250 kcmil (PA, PB)
Terminal 2 x 100 mm² / 2 x 250 kcmil (PC/-, PO, PA/+)

torque de aperto
0,6 N.m (EA-/EA1+, EA2, SA1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, ENER)
24 N.m, 212 lb.pol (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3)
41 N.m, 360 lb.pol (PC/-, PO, PA/+)
12 N.m, 106 lb.pol (PA, PB)

alimentação
Alimentação interna para potenciômetro de referência (1 a 10 kOhms): 10,5 V CC, +/- 5 %, <10 mA com proteção contra sobrecargas e curtos-circuitos
Alimentação interna: 24 V CC (21…27 V), <200 mA com proteção contra sobrecargas e curtos-circuitos
Alimentação externa: 24 V CC (19…30 V)

número de entrada analógica
2

tipo da entrada analógica
EA1-/EA1+ tensão diferencial bipolar: +/- 10 V CC 24 V máx., Resolução 11 bits + sinal
EA2 corrente configurável através de software: 0..20 mA, Impedância: 242 Ohm, Resolução 11 bits
EA2 tensão configurável através de software: 0..10 V CC 24 V máx., Impedância: 30000 Ohm, Resolução 11 bits

sampling time
2 ms +/- 0,5 ms (EA1-/EA1+) - entrada analógica
2 ms +/- 0,5 ms (EA2) - entrada analógica
2 ms +/- 0,5 ms (SA1) - saída analógica
2 ms +/- 0,5 ms (LI1...LI5) - entrada discreta
2 ms +/- 0,5 ms (LI6)se configurado como entrada lógica - entrada discreta

absolute accuracy precision
+/- 0.6 % (EA1-/EA1+ para uma variação de temperatura de 60 °C
+/- 0.6 % (EA2 para uma variação de temperatura de 60 °C
+/- 1 % (SA1 para uma variação de temperatura de 60 °C

erro de linearidade
+/- 0,15% do valor máximo (EA1-/EA1+)
+/- 0,15% do valor máximo (EA2)
+/- 0.2 % (SA1)

número de saída analógica
1

tipo da saída analógica
SA1 corrente configurável através de software way(s) 0..20 mA, Impedância: 500 Ohm, Resolução 10 bits
SA1 tensão configurável através de software way(s) 0..10 V CC, Impedância: 470 Ohm, Resolução 10 bits
SA1 saída lógica configurável por software 10 V, 20 mA

número de saída digital
2

tipo de saída digital
Lógica do relé configurável: (R1A, R1B, R1C NA/NF - 100000 ciclos
Lógica do relé configurável: (R2A, R2B NA - 100000 ciclos

maximum response time
<= 100 ms no STO (Desligamento Seguro do Torque)
R1A, R1B, R1C <= 7 ms, Tolerância +/- 0,5 ms
R2A, R2B <= 7 ms, Tolerância +/- 0,5 ms

corrente de comutação mínima
3 mA a 24 V CC of lógica do relé configurável

corrente de comutação máxima
R1, R2: 2 A a 250 V CA indutivo carga, cos phi = 0,4 e L/R = 7 ms
R1, R2: 2 A a 30 V CC indutivo carga, cos phi = 0,4 e L/R = 7 ms
R1, R2: 5 A a 250 V CA resistivo carga, cos phi = 1 e L/R = 0 ms
R1, R2: 5 A a 30 V CC resistivo carga, cos phi = 1 e L/R = 0 ms

número de entrada digital
7

tipo de entrada digital
Programável (LI1...LI5)24 V CC (<= 30 V) , com PLC de nível 1 - 3500 Ohm
Configurável por interruptor (LI6)24 V CC (<= 30 V) , com PLC de nível 1 - 3500 Ohm
Sonda PTC configurável por interruptor (LI6)0…6 Sondas - 1500 Ohm
Entrada de segurança (ENER)24 V CC (<= 30 V) - 1500 Ohm

lógica de entrada digital
Lógica negativa (coletor) (LI1...LI5), > 16 V (estado 0), < 10 V (estado 1)
Lógica positiva (fonte) (LI1...LI5), < 5 V (estado 0), > 11 V (estado 1)
Lógica negativa (coletor) (LI6)se configurado como entrada lógica, > 16 V (estado 0), < 10 V (estado 1)
Lógica positiva (fonte) (LI6)se configurado como entrada lógica, < 5 V (estado 0), > 11 V (estado 1)

rampas de aceleração e desaceleração
S, U ou personalizado
Linear ajustável separadamente de 0,01 a 9000 s
Adaptação auto. da rampa se excedido o poder de frenagem, através da resistência

frenagem até à paralisação
Por injeção CC

tipo de proteção
Contra ultrapassagem do limite de velocidade: unidade
Contra perda de fase de entrada: unidade
Abertura no circuito de controle: unidade
Interrupções da fase de entrada: unidade
Sobretensão de linha de alimentação: unidade
Subtensão de alimentação de linha: unidade
Sobrecorrente entre fases de saída e terra: unidade
Proteção contra sobreaquecimento: unidade
Sobretensões no barramento CC: unidade
Remoção de potência: unidade
Curto-circuito entre fases do motor: unidade
Proteção térmica: unidade
Interrupção da fase do motor: motor
Remoção de potência: motor
Proteção térmica: motor

resistência de isolamento
> 1 MOhm 500 V CC em 1 minuto à terra

resolução de frequência
Entrada analógica: 0,024/50 Hz
Unidade visor: 0,1 Hz

tipo de conector
1 RJ45 (na face frontal) of Modbus
1 RJ45 (no terminal) of Modbus
SUB-D 9 macho em RJ45 of CANopen

interface física
2 fios RS 485 para Modbus

estrutura de transmissão
RTU of Modbus

taxa de transmissão
4800 bps:; 9600 bps; 19200 bps; 38,4 Kbps of Modbus no terminal
9600 bps, 19200 bps of Modbus na face frontal
20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps of CANopen

formato de dados
8 bits, 1 paragem, paridade par of Modbus na face frontal
8 bits, ímpar, par ou paridade não configurável of Modbus no terminal

número de endereços
1…127 para CANopen
1…247 para Modbus

método de acesso
Escravo CANopen

gravação
CE

posição de operação
Vertical +/- 10 graus

peso do produto
84 kg

largura
320 mm

altura
920 mm

profundidade
377 mm

Meio ambiente nível de ruído
60,5 dB conforme 86/188/CEE

força dielétrica
2830 V CC entre a terra e os terminais de alimentação
4230 V CC entre os terminais de controle e de alimentação

compatibilidade eletromagnética
Teste de imunidade de radiofrequência conduzida Nível 3 conforme IEC 61000-4-6
Teste de imunidade contra transientes / rajadas elétricas nível 4 conforme IEC 61000-4-4
Teste de imunidade contra descarga eletrostática Nível 3 conforme IEC 61000-4-2
Teste de imunidade ao campo eletromagnético de radiofrequência com radiação Nível 3 conforme IEC 61000-4-3
Teste de imunidade contra quedas e interrupções da tensão conforme IEC 61000-4-11

Normas
IEC 60721-3-3 classe 3C2
UL Tipo 1

Certificações do produto
DNV
NOM 117
UL
GOST
C-Tick
CSA

graus de poluição
3 conforme EN/IEC 61800-5-1
3 conforme UL 840

degree of proctection
IP41 na parte mais alta para EN/IEC 60529
IP41 na parte mais alta para EN/IEC 61800-5-1
IP54 na parte mais baixa para EN/IEC 60529
IP54 na parte mais baixa para EN/IEC 61800-5-1
IP00 para EN/IEC 60529
IP00 para EN/IEC 61800-5-1
IP30 em peças laterais para EN/IEC 60529
IP30 em peças laterais para EN/IEC 61800-5-1
IP30 no painel frontal para EN/IEC 60529
IP30 no painel frontal para EN/IEC 61800-5-1

resistência à vibração
0,6 gn (f= 10…200 Hz) conforme EN/IEC 60068-2-6
1,5 mm pico-a-pico (f= 3…10 Hz) conforme EN/IEC 60068-2-6

resistência ao choque
7 gn para 11 ms conforme EN/IEC 60068-2-27

umidade relativa
5…95 % Sem condensação conforme IEC 60068-2-3
5…95 % sem goteiras conforme IEC 60068-2-3

temperatura ambiente do ar para funcionamento
-10…50 °C (Sem redução de valor)
50…60 °C (com)

temperatura ambiente para armazenamento
-25…70 °C

altitude de funcionamento
<= 1000 m Sem redução de valor
1000...3000 m com degradação de corrente de 1% por 100 m

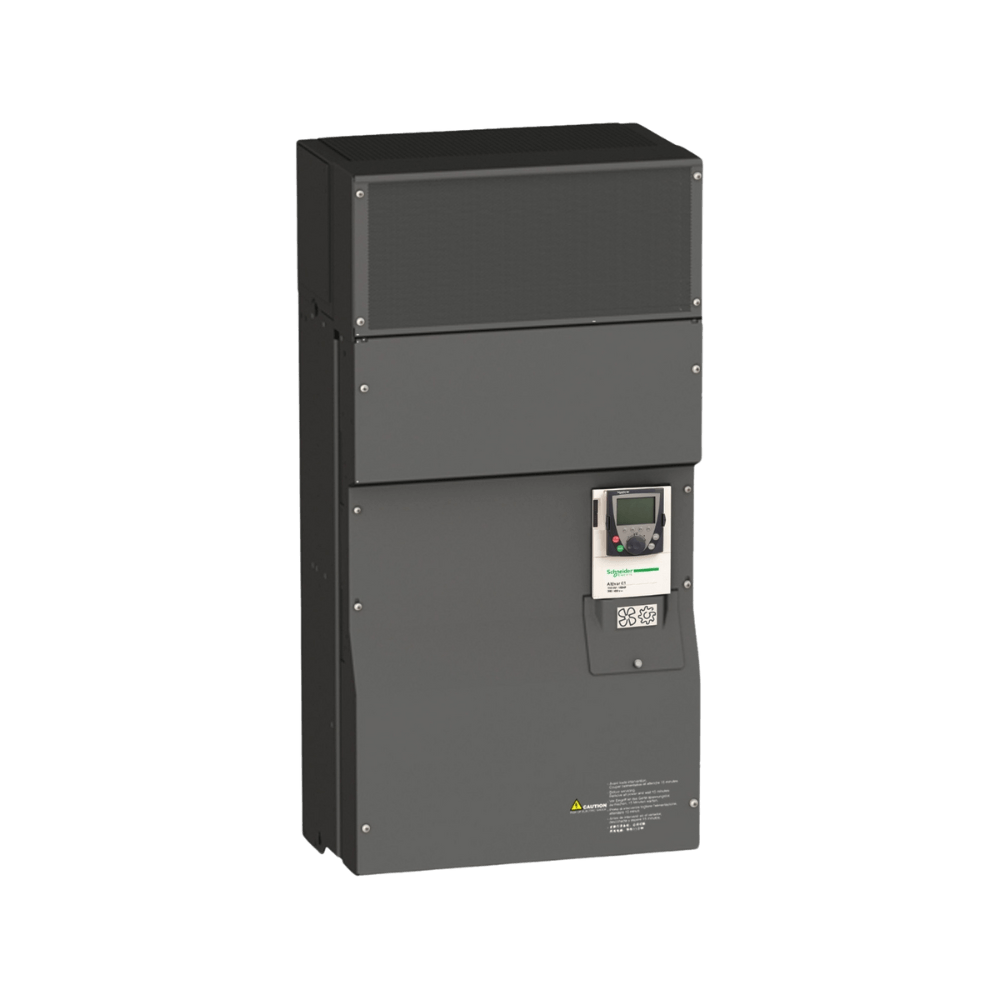

* Imagem meramente ilustrativa*
