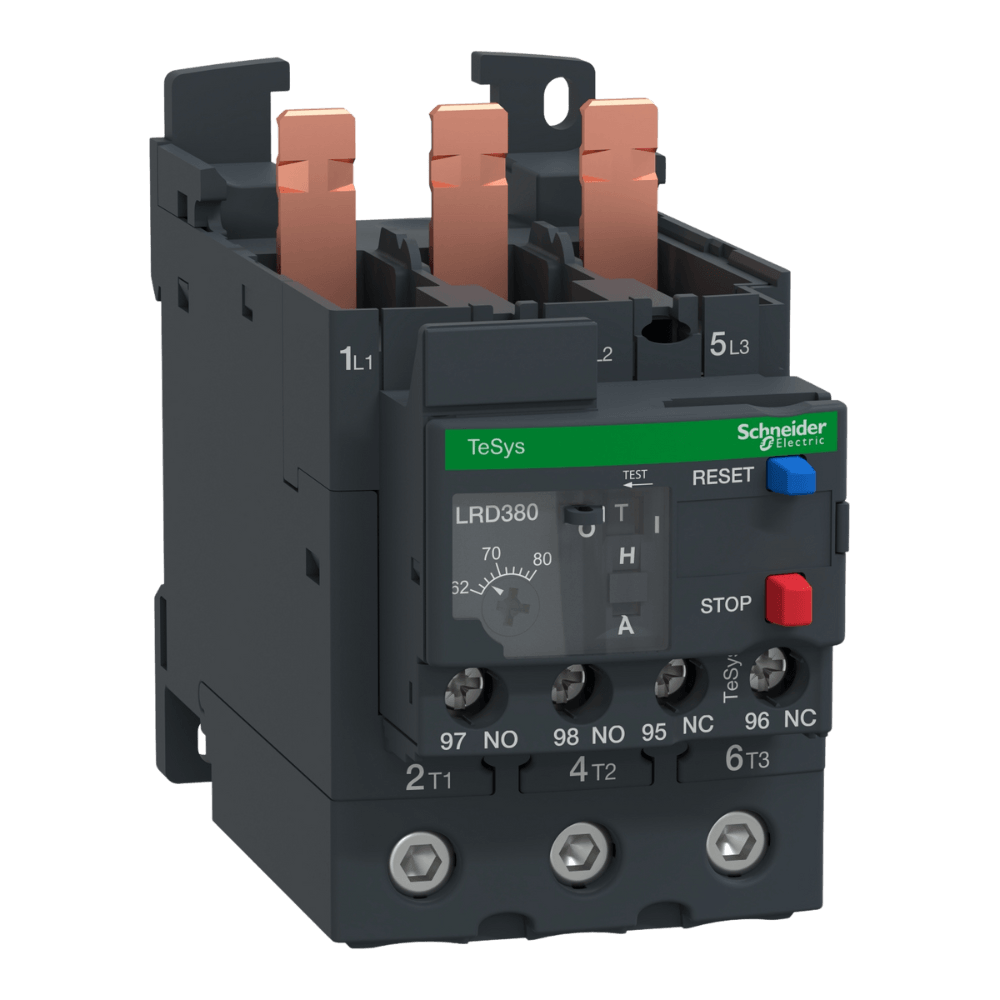

Rele Bimetálico LRD380 62-80A - Schneider

Nome do Produto
TeSys LRD
TeSys Deca
Tipo de produto ou componente
Relé de sobrecarga térmica diferencial
nome abreviado do dispositivo
LRD
Aplicação de retransmissão
Proteção do motor
Compatibilidade do produto
LC1D80A
Tipo de rede
CA
CC
Classe de sobrecarga térmica
Classe 10A em conformidade com IEC 60947-4-1
Faixa de ajuste de proteção térmica
62…80A
[Ui] tensão nominal de isolamento
Circuito de alimentação: 690 V em conformidade com IEC 60947-4-1
Circuito de alimentação: 600 V em conformidade com UL 60947-4-1
Circuito de alimentação: 600 V em conformidade com CSA C22.2 No 14
Complementar
Frequência da rede
0...400Hz
Suporte de montagem
Placa, com bloco terminal LAD96560 na parte superior
Trilho, com bloco terminal LAD96560 na parte superior
Montagem direta sob o contator
Limite de disparo
1,14 +/- 0,06 Ir em conformidade com IEC 60947-4-1
Composição de contato auxiliar
1 NÃO + 1 NC
[Ith] corrente térmica de ar livre convencional
5 A para circuito de sinalização
Corrente permitida
0,95 A a 380 V AC-15 para circuito de sinalização
0,06 A a 440 V DC-13 para circuito de sinalização
[Ue] tensão operacional nominal
690 V CA 0...400 Hz para circuito de alimentação em conformidade com IEC 60947-4-1
Classificação de fusível associada
4 A gG para circuito de sinalização
4 A BS para circuito de sinalização
[Uimp] tensão nominal suportável de impulso
6kV
Dissipação de energia por pólo
4,8 W
Sensibilidade de falha de fase
Corrente de disparo 130% de Ir em duas fases, a última em 0
Tipo de controlo
Botão vermelho: parar
Botão azul: reiniciar
Compensação de temperatura
-20…60 °C
Conexões - terminais
Circuito de controle: terminais de fixação de parafuso 2 cabo(s) 1…2,5 mm² flexível com extremidade de cabo
Circuito de alimentação: conectores de parafuso EverLink BTR 1 cabo(s) 1…35 mm² flexível com extremidade de cabo
Circuito de alimentação: conectores de parafuso EverLink BTR 1 cabo(s) ) 1…35 mm² sólido
Circuito de controle: terminais de fixação de parafuso 2 cabo(s) 1…2,5 mm² sólido
Circuito de controle: terminais de fixação de parafuso 2 cabo(s) 1…2,5 mm² flexível
Circuito de alimentação: conectores de parafuso EverLink BTR 1 cabo(s) Flexível de 1 a 35 mm²
Circuito de alimentação: ligação terminal direta na parte superior
Torque de aperto
Circuito de controle: 1,7 Nm - nos terminais de fixação por parafuso
Circuito de alimentação: 5 Nm - nos conectores de parafuso EverLink BTR - cabo 25 mm²
Circuito de alimentação: 8 Nm - nos conectores de parafuso EverLink BTR - cabo 35 mm²
altura
70mm
Largura
55mm
Profundidade
123 milímetros
Peso líquido
0,375kg
Cor
Cinza (SE CINZA 6)
Ambiente
Resistência climática
Em conformidade com IACS E10
Grau de proteção IP
IP20 em conformidade com IEC 60529
Temperatura do ar ambiente para operação
-20…60 °C sem redução em conformidade com IEC 60947-4-1
Temperatura do ar ambiente para armazenamento
-60…70 °C
Retardância de chama
V1 em conformidade com UL 94
Robustez mecânica
Choques: 15 Gn por 11 ms em conformidade com IEC 60068-2-7
Vibrações: 3 GN em conformidade com IEC 60068-2-6
Rigidez dielétrica
1,89 kV a 50 Hz em conformidade com IEC 60947-1
