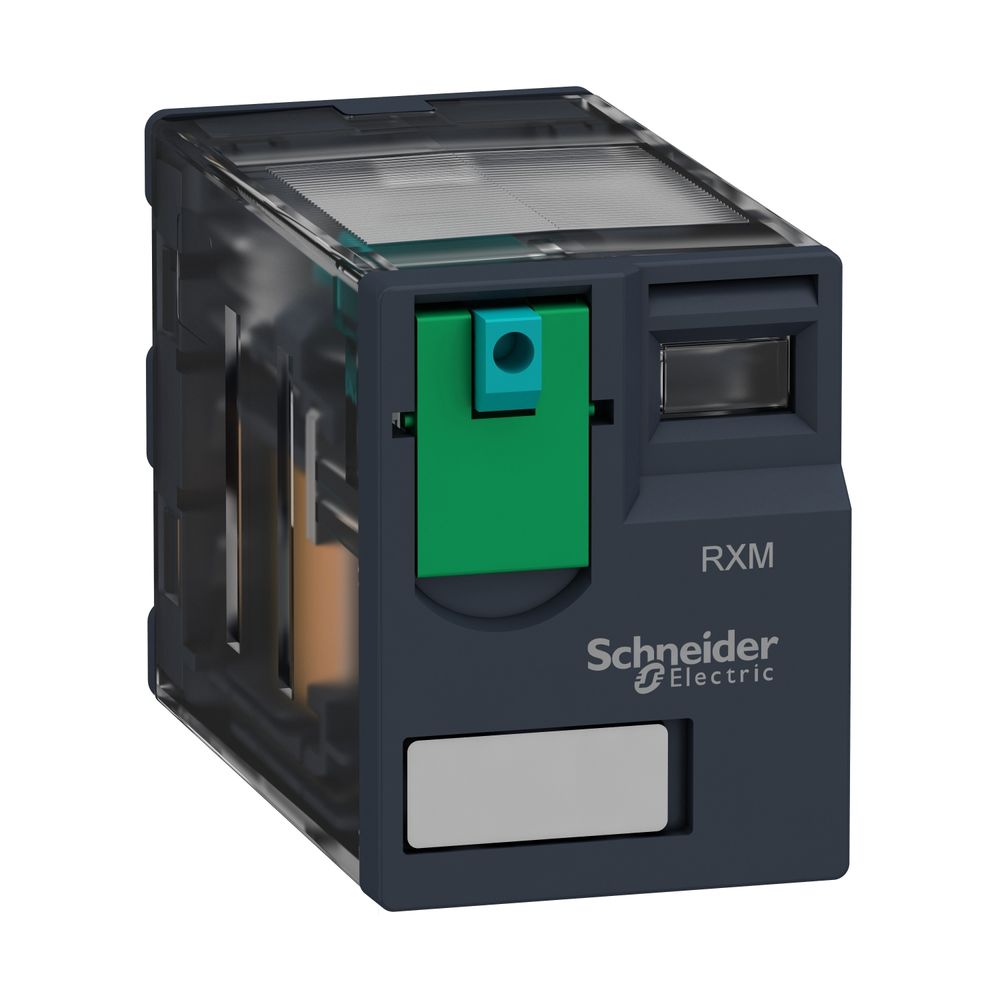

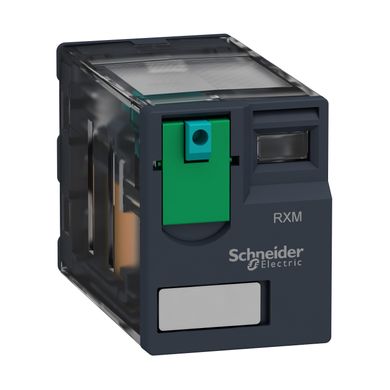

Rele Miniatura 4NA+4NF 24VCC RXM4AB1BD - Schneider
Ref:
70008995
Rele Miniatura 4NA+4NF 24VCC RXM4AB1BD - Schneider
Ref:
70008995
De: R$ 0,00Por: R$ 49,49ou X de
Preço a vista: R$ 49,49
-
+
Calcule o frete e o prazo:
Calcule o valor do frete e prazo de entrega para a sua região
Especificação
Especificações Gerais
| Marca | Schneider |
|---|---|
| Referencia Fabricante | RXM4AB1BD |
| Linha de Produto | Relés Eletromecânicos |
Descrição
Rele Miniatura 4NA+4NF 24VCC RXM4AB1BD - Schneider
Principal
Linha de produto
Relés Eletromecânicos
Nome da série
Miniatura
Tipo de produto ou componente
Relé tipo plug-in
Nome abreviado do dispositivo
RXM
Tipo e composição dos contatos
4 F/A
[Uc] Tensão do circuito de controle
24 V CC
LED de status de indicação
Sem
Tipo de controle
Botão de teste bloqueável
Coeficiente de utilização
20 %
Complementar
Forma do pino
Tipo flat
[Ui] tensão nominal de isolamento
250 V conforme IEC
300 V conforme CSA
300 V conforme UL
[Uimp] tensão nominal suportável de impulso
2,5 kV durante 1,2/50 µs
Material de contatos
AgNi
[Ie] corrente nominal de operação
3 A a 28 V (CC) NF conforme IEC
3 A a 250 V (CA) NF conforme IEC
6 A a 28 V (CC) NA conforme IEC
6 A a 250 V (CA) NA conforme IEC
6 A a 277 V (CA) conforme UL
8 A a 30 V (CC) conforme UL
Corrente de saída contínua
5 A
Tensão de comutação máxima
250 V conforme IEC
Resistive rated load
6 A a 250 V CA
6 A a 28 V CC
Capacidade de comutação máxima
1500 VA/168 W
Capacidade de comutação mínima
170 mW a 10 mA, 17 V
Taxa de funcionamento
<= 1200 ciclos / hora subcarga
<= 18000 ciclos / hora sem carga
Durabilidade mecânica
10000000 ciclos
Durabilidade elétrica
100000 ciclos para resistivo carga
Average coil consumption
0,9 W
Limiar da tensão mínima de regulação
>= 0,1 Uc
Operate time
20 ms
Release time
20 ms
Average coil resistance
650 Ohm a 20 °C +/- 10 %
Limites de tensão de funcionamento nominal
19,2..260,4 V CC
Dados de fiabilidade de segurança
B10d = 100000
Categoria de proteção
RT I
Níveis de teste
Nível A montagem de grupo
Posição de operação
Qualquer posição
* Imagem meramente ilustrativas
