Rele De Segurança Mod. UEP Categoria 4 4NA+2NF 48-240V XPSUEP34AC - Schneider


Este relé de segurança foi projetado para estender o número de contatos de segurança. O relé de segurança é alimentado com 48-240V AC/DC e equipado com um bloco de terminal removível da mola. Este módulo de segurança universal incorpora funções de segurança predefinidas ou funções de segurança selecionáveis por meio de seletores rotativos. Este relé de segurança incorpora um barramento de extensão de segurança, saídas de segurança de 4 NO e 2 NC. O nível máximo de segurança alcançado por este relé de segurança é PLE/Categoria 4 em conformidade com a ISO 13849-1, SILCL 3 em conformidade com a IEC 62061, SIL 3 em conformidade com a IEC 61508. Este relé de segurança pesa 0.200 kg.Suas dimensões são de 22,5 mm (largura) x 120 mm (profundidade) x 100 mm (altura). Este relé de segurança pesa 0.200 kg.Suas dimensões são de 22,5 mm (largura) x 120 mm (profundidade) x 100 mm (altura). Este relés de segurança é adequado para aplicações como alimentos e bebidas, elevação, manuseio de materiais, trabalho de material, embalagem. Este relé seguro está em conformidade com a IEC 60947-5-1, IEC 61508-1/2/3, ISO13849-1, IEC62061 Padrões de segurança funcionais, é certificada por Culus, Tüv, EAC, CCC e KC. O XPSUEP pode ser usado apenas com módulos de segurança XPSuaf, XPSuak, XPSUAT, XPSUDN e XPSUS. Este relé é montado em um trilho DIN simétrico de 35 mm.

Linha de produto: Harmonia Automação da Segurança
Tipo de produto ou componente: Módulo de segurança
nome do módulo de segurança: XPSUEP
aplicação do módulo de segurança: Para alargar o número de contactos de segurança
função do módulo: Extensão da saída de segurança
Tipo de circuito elétrico: Adição ao módulo base Preventa XPSU
Conexões - terminais
Bloco de terminal com mola removível, 0,2...2,5 mm² sólido ou flexível
Bloco de terminal com mola removível, 0,25...2,5 mm² flexível com virola condutor único
Bloco de terminal com mola removível, 0,2...1,5 mm² sólido ou flexível condutor de gêmeos
Bloco de terminal com mola removível, 2 x 0.25...1 mm² flexível com virola sem extremidade de cabo, com luneta
Bloco de terminal com mola removível, 2 x 0.5...1.5 mm² flexível com virola com extremidade do cabo, com aro
tensão nominal de fornecimento [Us]: 48...240 V CA/CC - 10...10 %
Complementar
consumo de potência em W: 2 W 48 V CC
consumo de potência em VA: 6,5 VA 240 V CA 50/60 Hz
tipo de proteção de entrada: Interno, eletrônico
safety outputs: 4 NA redundante; 2 NF único
safety inputs: 0 autocarro de extensão 24 V CC 5 mA
Maximum line resistance: 60 Ohm
PNP de sensores de proximidade de 3 fios
[Ie] corrente nominal de operação: 5 A CA-1 para contacto de relé normalmente aberto
3 A CA-15 para contacto de relé normalmente aberto
5 A CC-1 para contacto de relé normalmente aberto
3 A CC-13 para contacto de relé normalmente aberto
[Ith] corrente térmica convencional ao ar livre: 8 A
corrente de saída mínima: 10 mA para saída do relé
tensão de saída mínima: 12 V para saída do relé
Maximum response time on input open: 20 ms
Sinalização local: LED (Verde) para Ligar; LED (Vermelho) para erro; LED (Amarelo) para estado da saída de segurança
Suporte de montagem
Trilho DIN de 35mm
Profundidade: 120 mm
Altura: 100 mm
Largura: 22,5 mm
Peso líquido: 0,200 kg

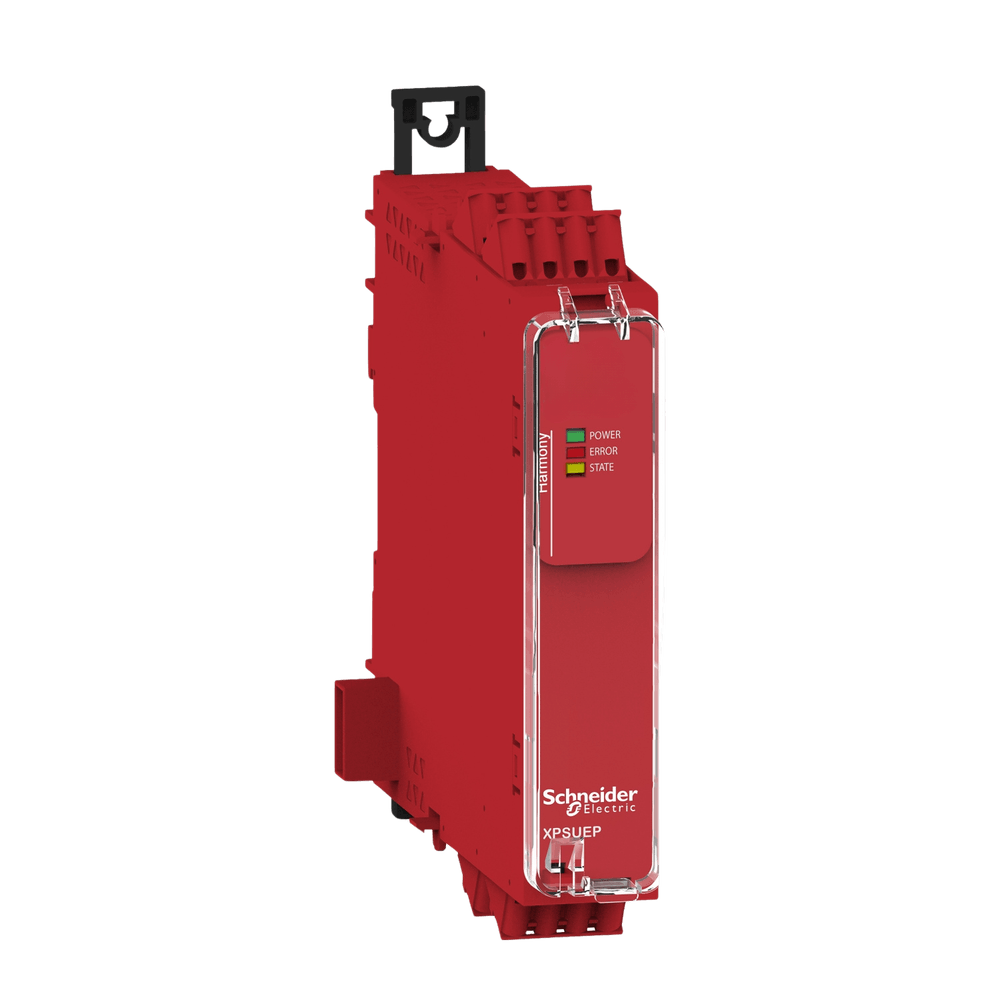

*Imagem meramente Ilustrativa
