Rele Estado Sólido 90a E-4-32VCC S-48-660VCA Com. Zero SSP1A490BDS - Schneider

-Faixa de produto: Harmony Relay
-Tipo de produto ou componente: Relé estado sólido
-Acessório fornecido: Almofada térmica
-Nome curto do dispositivo: SSP1
-Suporte de montagem: Painel
-Número de fases: 1 fase
-Tipo e configuração dos contatos: 1 NA
-[In] corrente nominal: 90 A
-Tipo de saída estado sólido: Saída SCR
-Comutação de tensão zero
-Complementar
-[Uc] tensão do circuito de controle: 4...32 V AC
-Tensão mínima de comutação: 4 V DC para ligar
-Tensão máxima de comutação: 1 V DC para desligar
-Tempo de resposta: 0.5 ciclo (ligar)
-Tempo de resposta: 0.5 ciclo (desligar)
-Corrente de entrada: 7…12 mA
-Tensão de saída: 48...660 V AC
-Corrente de carga: 0.15…90 A
-Sobretensão transitória: 1200 V
-Corrente de surto: 1200 A por 16.6 ms
-Máximo I²t para fusão: 5976 A².s por 8.33 ms a 60 Hz
-Máximo I²t para fusão: 6560 A².s por 10 ms a 50 Hz
-Tipo de coordenação: Tipo 1 - disjuntor miniatura (MCB) de 63 A - curva B
-Tipo 2 - disjuntor miniatura (MCB) de 50 A - curva B
-Máxima corrente de fuga: 1 mA em estado de desligado
-Queda de tensão máxima: <1.15 V em estado de ligado
-DV/Dt: 500 V/µs em estado de desligado na tensão máxima
-Fator de potência: 0.5 (com carga máxima)
-Classificação do controlador de motor: 1.5 hp 120 V AC
-Classificação do controlador de motor: 3 hp 240 V AC
-Classificação do controlador de motor: 7.5 hp 480 V AC
-Resistência de isolamento: 1000 MOhm a 500 V DC
-Capacitância máxima: 8 pF para entrada/saída
-Resistência dielétrica: 4 kV AC para entrada/saída
-Resistência dielétrica: 4 kV AC para entrada ou saída para o case
-[Uimp] tensão de impulso nominal: 6 kV de saída para o case
-Tensão de impulso nominal: 6 kV de entrada para saída
-Torque de aperto: 1.5...1.7 N.m para entrada
-Torque de aperto: 2...2.2 N.m para saída
-Torque de aperto: 17.7...19.47 lb.in para saída
-Torque de aperto: 13.27...15.04 lb.in para entrada
-Torque de aperto: 0.5...0.6 N.m para terminal auxiliar
-Torque de aperto: 4.4...5.3 lb.in para terminal auxiliar
-Conexões - terminais: Terminais de parafuso: 0.2...3.3 mm², (AWG 24...AWG 12) com extremidade -de cabo para entrada
-Terminais de parafuso: 0.5...5.26 mm², (AWG 20...AWG 10) com extremidade de cabo para saída
-Terminais de parafuso: 0.2...3.3 mm², (AWG 24...AWG 12) sem extremidade de cabo para entrada
-Terminais de parafuso: 0.5...8.26 mm², (AWG 20...AWG 8) sem extremidade de cabo para saída
-Conectores de tag tipo garfo: 9.2 x 4 mm para entrada
-Anéis terminais: 9.2 x 4 mm para entrada
-Conectores de tag tipo garfo: 11.7 x 4.5 mm para saída
-Anéis terminais: 11.7 x 4.5 mm para saída
-Terminal de conexão auxiliar/alarme: Conector tipo parafuso, 0.5...1.5 mm² (AWG 20...AWG 16) com chave de fenda Philips
-Resistência térmica: 0.27 °C/W de junção para case
-Indicador LED: LED, fixo, verde para status ON para entrada de controle/botão de teste acionado
-LED, fixo, âmbar para status ON para carga
-LED, piscante, âmbar para entrada de controle para energizar carga
-LED, fixo, vermelho para circuito aberto para entrada de controle
-LED, piscante, vermelho para corte de carga/curto-circuito
-Corrente máxima de saída do alarme: 30 mA a 32 V DC
-Corrente mínima de carga: 150 mA
-Grau de proteção IP: IP20
-Compatibilidade eletromagnética: Descarga eletrostática 6 kV critério A descarga de contato conforme IEC 61000-4-2
-Descarga eletrostática 8 kV critério A descarga a ar conforme IEC 61000-4-2
-Teste de imunidade a campo eletromagnético de rádio frequência irradiado critério A portas de saída conforme IEC 61000-4-3
-Teste de imunidade a campo eletromagnético de rádio frequência irradiado critério B porta de alarme conforme IEC 61000-4-3
-Teste de imunidade a transientes elétricos rápidos/impulsos 1 kV, 5/100 kHz critério B portas de saída conforme IEC 61000-4-4
-Teste de imunidade a surtos 1 kV critério A portas de saída linha a linha conforme IEC 61000-4-5
-Teste de imunidade a surtos 2 kV critério A portas de saída linha à terra conforme IEC 61000-4-5
-Dados de confiabilidade de segurança: MTTFd = 1875.9 anos
-B10d = 1731395
-Peso líquido: 97.1 g

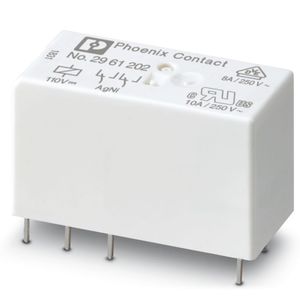

* Imagem meramente ilustrativas
