Rele Temporizador Miniatura Plug In 2NA+2NF 5A 24VCC REXL2TMBD - Schneider

Linha de produto
Relés Temporizadores Zelio
Tipo de produto ou componente
Relé de função única
Modo de fixação
Plug-in (base)
tipo de saída digital
Relé
Tipo e composição dos contatos
2 F/A
nome do componente
REXL
Tipo de atraso
Atraso na ligação
faixa de tempo de atraso
1...10 s
1...10 min
6...60 min
0,1...1 s
1...10 h
10...100 H
6...60 s
Complementar
Material de contatos
Sem cádmio
Tensão nominal de alimentação [Us]
24 V CC
intervalo de tensões
0,9...1,1 Us
[In] corrente nominal
5 A CA
precisão de repetição
+/- 0,5 %
definição da precisão do atraso
10% em escala total a 25 ℃ conforme IEC 61812-1
variação de temperatura
0,05%/°C
maximum reset time
250 ms após atraso, na desenergização
50 ms durante o atraso, na desenergização
desvio de tensão
+/- 0,2%/V
capacidade máxima de comutação
4 x 5 A
maximum temporary permissible current
10 A para < 10 s
corrente de comutação mínima
100 mA
durabilidade elétrica
100000 ciclos a 250 V CA resistivo
durabilidade mecânica
10000000 ciclos
maximum power consumption
1,2 W
[Ui] tensão nominal de isolamento
250 V conforme IEC 255, Grupo C
250 V conforme VDE 0010
proteção contra sobretensão de saída
2 J
resistência a sobretensão
2 kV conforme IEC 61000-4-5, nível 3
distância de escoamento
4 kV/3 conforme IEC 60664-1
Sinalização local
1 LED (Vermelho) para saída em funcionamento
1 LED (Amarelo) para Ligar
Peso líquido
0,05 kg
Meio ambiente
imunidade a micro interrupção
5 ms
força dielétrica
2 kV para 1 mA/1 minuto a 50 Hz conforme IEC 60601-1
2 kV para 1 mA/1 minuto a 50 Hz conforme IEC 61812-1
Normas
73/23/EEC
EN 50081-2
93/68/EEC
IEC 61812-1
IEC 61000-6-2
IEC 60601-1
IEC 60601-2
89/336/EEC
Certificações do produto
cUL
UL
Temperatura ambiente para funcionamento
-20…60 °C
Temperatura ambiente para armazenamento
-40…70 °C
Grau de proteção IP
IP50 conforme IEC 60529
resistência à vibração
0,35 mm (f= 10…55 Hz) conforme IEC 60068-2-6
umidade relativa
95 % Sem condensação conforme IEC 60068-2-6
resistência a descarga eletrostática
6 kV Em contato conforme IEC 61000-4-2, nível 3
8 kV No ar conforme IEC 61000-4-2, nível 3
resistência a campos eletromagnéticos
10 V/m conforme IEC 61000-4-3, nível 3
resistência a transientes
2 kV conforme IEC 61000-4-4, nível 3
imunidade a campos radioelétricos
10 V (0,15...80 MHz) conforme IEC 61000-4-6, nível 3
imunidade a quedas de tensão
>= 95 % / 1 s conforme IEC 61000-4-11
30 % / 10 ms conforme IEC 61000-4-11
60 % / 100 ms conforme IEC 61000-4-11
perturbação irradiada / conduzida
Classe B conforme EN 55022 (EN 55011 grupo 1)

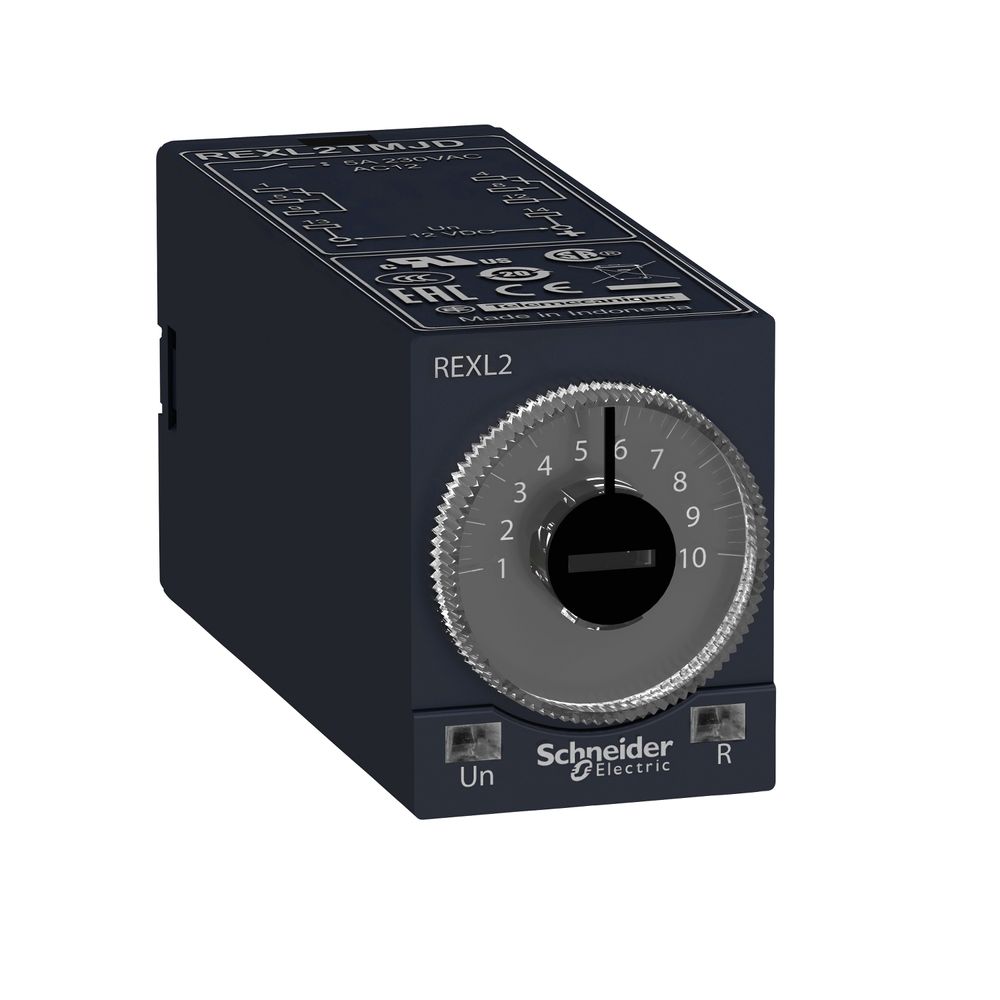

* Imagem meramente ilustrativa
