Contator Auxiliar 24Vcc 50/60Hz Innovations 3RH2131-1BB40 - Siemens

Nome da Marca: SIRIUS
Designação do Produto: Contator Auxiliar
Designação do Tipo de Produto: 3RH2

Dados Técnicos Gerais
Tamanho do Contator: S00
Expansão do Produto: Interruptor Auxiliar Si
Potência de Perda: 4 W (em valor nominal de corrente)
Tensão de Isolamento (Grau de Poluição 3, CA): 690 V
Tensão de Impulso Suportável: 6 kV
Resistência ao Choque (Impulso Retangular):
CC: 10g / 5 ms, 5g / 10 ms
Resistência ao Choque (Pulso Senoidal):
CC: 15g / 5 ms, 8g / 10 ms
Durabilidade Mecânica (Típica):
Contator: 30.000.000
Com bloco de interruptor auxiliar montado: 10.000.000
Com bloco de interruptor auxiliar eletronicamente adequado: 5.000.000
Identificação de Referência (IEC 81346-2:2009): K
Diretiva RSP (Data): 10/01/2009
Peso: 0,27 kg
Condições Ambientais
Altura Máxima de Montagem: 2.000 m acima do nível do mar
Temperatura Ambiente:
Durante Operação: -25 ... +60 °C
Durante Armazenamento: -55 ... +80 °C
Umidade Relativa do Ar:
Mínima: 10 %
Máxima (a 55 ºC, IEC 60068-2-30): 95 %
Environmental Footprint
Declaração Ambiental de Produto (EPD): Sim
Potencial de Aquecimento Global [CO2 eq]:
Total: 133 kg
Durante Fabricação: 1,3 kg
Durante Operação: 132 kg
Após Fim da Vida Útil: -0,227 kg
Circuito de Corrente Principal
Frequência de Arranque sem Carga:
CA: 10.000 1/h
CC: 10.000 1/h
Circuito de Corrente de Comando/Ativação
Tipo de Tensão de Alimentação de Comando: CC
Tensão de Alimentação de Comando (CC): 24 V
Fator da Área de Trabalho:
Inicial: 0,8
Final: 1,1
Potência de Aperto da Bobina Magnética: 4 W
Potência de Retenção da Bobina Magnética: 4 W
Retardo de Acionamento (CC): 30 ... 100 ms
Retardo de Abertura (CC): 7 ... 13 ms
Tempo de Arco: 10 ... 15 ms
Circuito de Corrente Secundário
Número de NF para Contatos Auxiliares: 1 (comutável sem atraso)
Número de NA para Contatos Auxiliares: 3 (comutáveis sem atraso)
Corrente de Serviço em AC-12: Máx. 10 A
Corrente de Serviço em AC-15:
230 V: 10 A
400 V: 3 A
500 V: 2 A
690 V: 1 A
Corrente de Serviço em DC-12:
24 V: 10 A
110 V: 3 A
220 V: 1 A
440 V: 0,3 A
600 V: 0,15 A
Confiabilidade de Contato
Comutação Errônea: 1 por 100 milhões (17 V, 1 mA)
Montagem/Fixação/Dimensões
Posição de Montagem: Vertical, giratório +/-180°, inclinável +/-22,5°
Tipo de Fixação: Parafusada e de encaixe em trilho de 35 mm
Dimensões:
Altura: 57,5 mm
Largura: 45 mm
Profundidade: 73 mm
Distâncias a Respeitar:
Montagem em linha: 10 mm para a frente, cima e baixo; 0 mm para o lado
Com relação a componentes aterrados: 10 mm para a frente e cima; 6 mm para o lado; 10 mm para baixo
Conexões/Termais
Versão da Conexão Elétrica: Parafusada
Tipo de Seções Transversais dos Condutores Conectáveis (Contatos Auxiliares):
Sólido ou Trançado: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
AWG: 2x (20 ... 16), 2x (18 ... 14), 2x 12
Segurança
Função do Produto:
Operação Efetuada Positivamente (IEC 60947-5-1): Sim
Adequada para Função de Segurança: Sim
Vida Útil Máxima: 20 anos
Proporção de Falhas Perigosas:
Taxa de Demanda Baixa: 40 %
Taxa de Demanda Elevada: 73 %

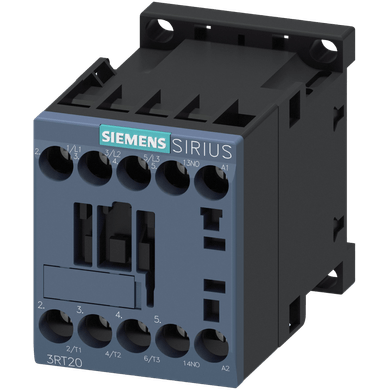

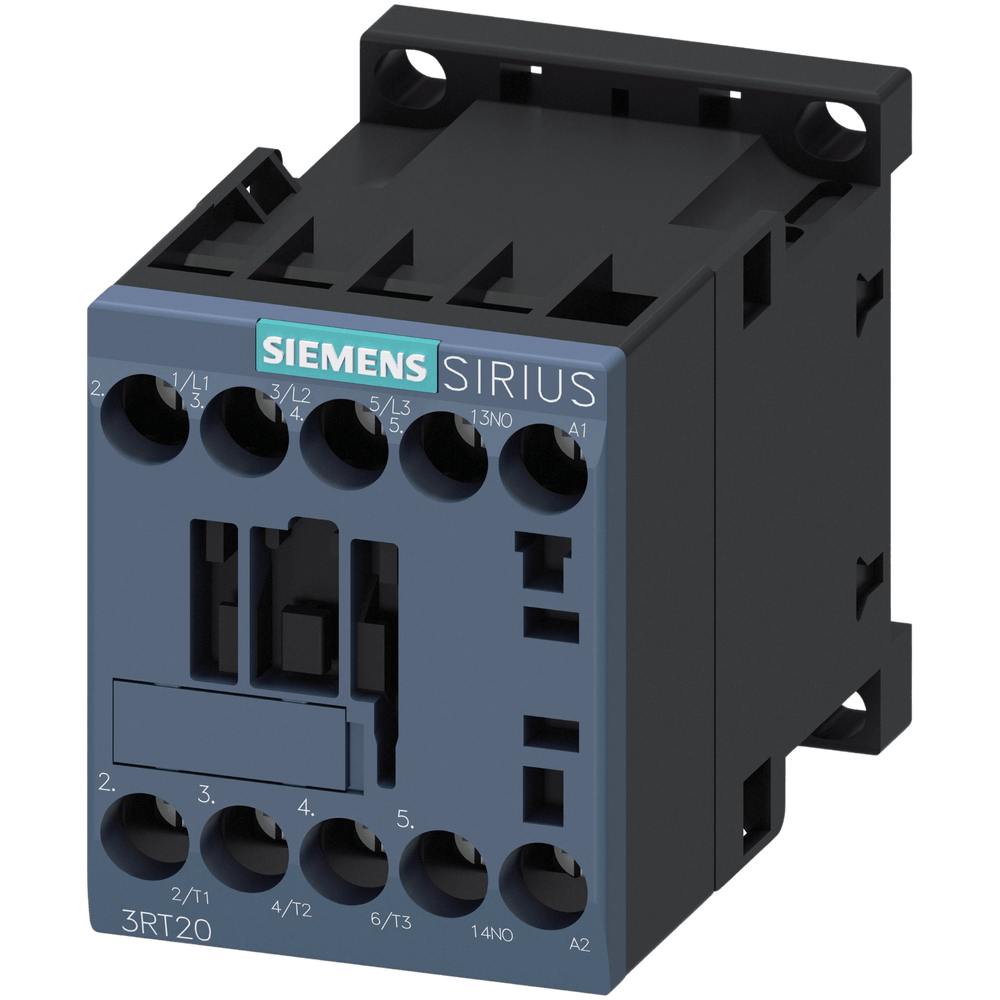

*Imagem meramente Ilustrativa
