Usando o módulo de entrada / saída digital SM 1223 DC / RLY - 6ES7223-1PH32-0XB0 da Siemens, seu controlador SIMATIC S7-1200 pode ser expandido em 8 entradas e saídas digitais cada. O módulo digital SM 1223 DC / RLY - 6ES7223-1PH32-0XB0 processa sinais de entrada com 24 V DC e tem 8 contatos de comutação com um máx. corrente de comutação de 2 A a 30 V DC / 250 V AC.

Informações gerais:
Designação do tipo de produto: SM 1223, DI 8x24 V DC, DQ 8x relé
Tensão de alimentação:

Valor nominal (DC): 24 V
Faixa permissível, limite inferior (DC): 20,4 V
Faixa permissível, limite superior (DC): 28,8 V
Corrente de entrada:

Do barramento de backplane 5 V DC, máx.: 145 mA
Entradas digitais:

Número de entradas digitais: 8
Em grupos de: 2
Curva característica de entrada de acordo com IEC 61131, tipo 1: Sim
Número de entradas controláveis simultaneamente:
Todas as posições de montagem: até 40 °C, máx. 8
Instalação horizontal: até 40 °C, máx. 8; até 50 °C, máx. 8
Instalação vertical: até 40 °C, máx. 8
Tensão de entrada:

Tipo de tensão de entrada: DC
Valor nominal (DC): 24 V
Para sinal "0": 5 V DC a 1 mA
Para sinal "1": 15 V DC a 2,5 mA
Corrente de entrada:

Para sinal "0", máx. (corrente de repouso permissível): 1 mA
Para sinal "1", mín.: 2,5 mA
Para sinal "1", típ.: 4 mA
Atraso de entrada (para valor nominal da tensão de entrada):

Para entradas padrão: parametrizável, sim; 0,2 ms, 0,4 ms, 0,8 ms, 1,6 ms, 3,2 ms, 6,4 ms e 12,8 ms, selecionável em grupos de quatro
Para entradas de interrupção: parametrizável, sim
Comprimento do cabo:

Blindado, máx.: 500 m
Não blindado, máx.: 300 m
Saídas digitais:

Número de saídas digitais: 8
Em grupos de: 2
Proteção contra curto-circuito: Não; a ser fornecida externamente
Capacidade de comutação das saídas:

Com carga resistiva, máx.: 2 A
Com carga de lâmpada, máx.: 30 W em DC, 200 W em AC
Tensão de saída:

Valor nominal (DC): 5 V DC a 30 V DC
Valor nominal (AC): 5 V AC a 250 V AC
Corrente de saída:

Para sinal "1", valor nominal: 2 A
Para sinal "1", faixa permissível, máx.: 2 A
Atraso de saída com carga resistiva:

"0" para "1", máx.: 10 ms
"1" para "0", máx.: 10 ms
Corrente total das saídas (por grupo):

Instalação horizontal: até 50 °C, máx.: 10 A; Corrente por massa
Saídas de relé:

Número de saídas de relé: 8
Tensão de alimentação nominal da bobina do relé L+ (DC): 24 V
Número de ciclos de operação, máx.: mecanicamente 10 milhões, em tensão de carga nominal 100.000
Capacidade de comutação dos contatos:

Com carga indutiva, máx.: 2 A
Com carga de lâmpada, máx.: 30 W em DC, 200 W em AC
Com carga resistiva, máx.: 2 A
Comprimento do cabo:

Blindado, máx.: 500 m
Não blindado, máx.: 150 m
Interrupções/diagnósticos/informações de status:
Alarmes:

Alarme de diagnóstico: Sim
Indicação de diagnóstico LED:
Para status das entradas: Sim
Para status das saídas: Sim
Separação de potencial:
Separação de potencial das entradas digitais:

Entre os canais, em grupos de 2
Separação de potencial das saídas digitais:
Entre os canais: Relés
Entre os canais, em grupos de 2
Entre os canais e barramento de backplane: 1.500 V AC por 1 minuto
Diferença de potencial permissível entre circuitos diferentes: 750 V AC por 1 minuto

Grau e classe de proteção:
Classe de proteção IP: IP20

Normas, aprovações, certificados:

Marca CE: Sim
Aprovação CSA: Sim
Aprovação UL: Sim
cULus: Sim
Aprovação FM: Sim
RCM (anteriormente C-TICK): Sim
Aprovação KC: Sim
Aprovação marítima: Sim
Condições ambientais:
Queda livre:

Altura de queda, máx.: 0,3 m; cinco vezes, na embalagem do produto
Temperatura ambiente durante a operação:

Mín.: -20 °C
Máx.: 60 °C
Instalação horizontal, mín.: -20 °C
Instalação horizontal, máx.: 60 °C
Instalação vertical, mín.: -20 °C
Instalação vertical, máx.: 50 °C
Variação de temperatura permissível: 5 °C a 55 °C, 3 °C/minuto
Temperatura ambiente durante armazenamento/transporte:

Mín.: -40 °C
Máx.: 70 °C
Pressão do ar de acordo com IEC 60068-2-13:

Armazenamento/transporte, mín.: 660 hPa
Armazenamento/transporte, máx.: 1.080 hPa
Umidade relativa:

Operação a 25 °C sem condensação, máx.: 95 %
Método de conexão:
Conector frontal requerido: Sim

Mecânica/material:
Material da carcaça (frontal): Plástico: Sim

Dimensões:
Largura: 45 mm
Altura: 100 mm
Profundidade: 75 mm

Pesos:
Peso, aprox.: 230 g

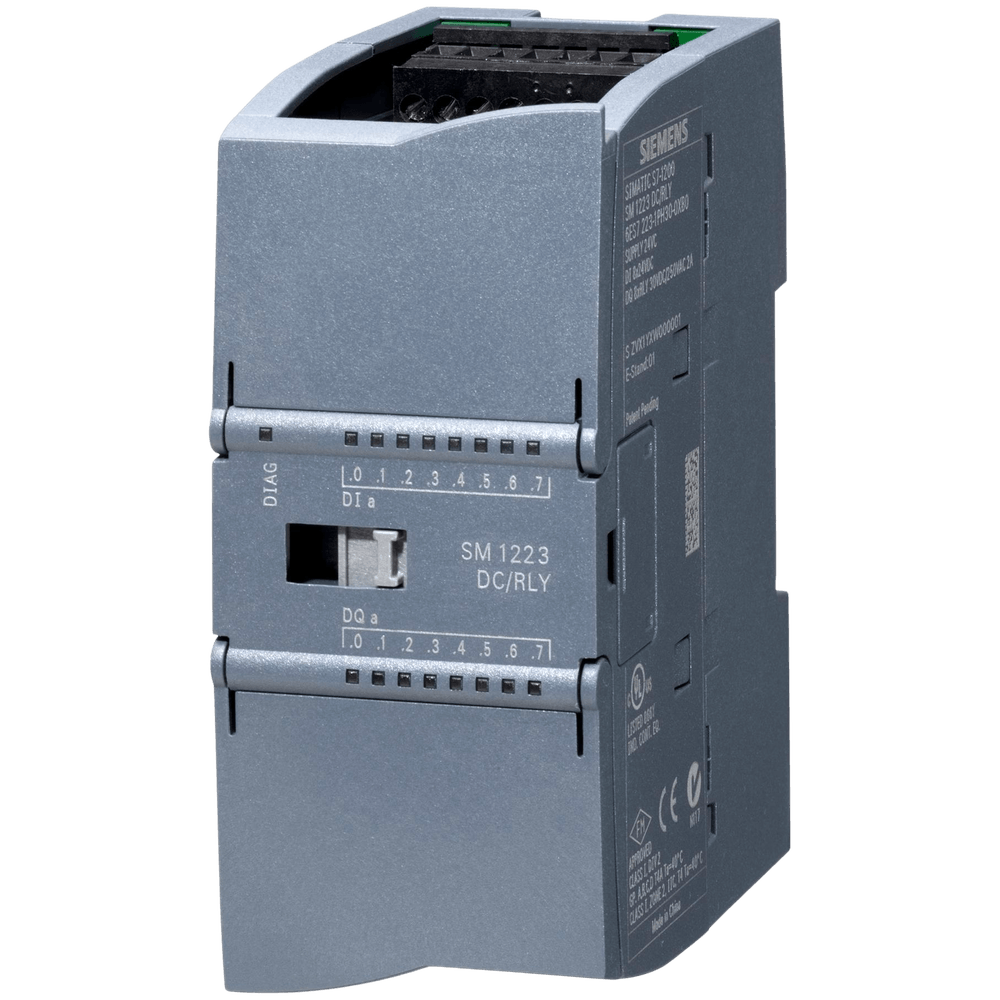

* Imagem meramente ilustrativa *
