Controlador 24VDC Sink/Source SM1221 8E S7-1200 6ES7221-1BF32-0XB0 - Siemens

Informações Gerais do Produto
Designação do Tipo de Produto
Modelo: SM 1221, DI 8x24 V DC
Tensão de Alimentação
Valor nominal (DC): 24 V
Faixa permitida:
Limite inferior (DC): 20.4 V
Limite superior (DC): 28.8 V
Corrente de Entrada
Da barra de conexão: 5 V DC, máx. 105 mA
Entradas Digitais
Número de entradas digitais: 8 (em grupos de 2)
Corrente de carga máxima (sem carga): 4 mA por canal
Características da curva de entrada: De acordo com IEC 61131, tipo 1
Tensão e Corrente de Entrada
Tensão de entrada nominal (DC): 24 V
Para sinal "0": 5 V DC a 1 mA
Para sinal "1": 15 V DC a 2.5 mA
Corrente de entrada:
Sinal "0": Máx. 1 mA (corrente em repouso)
Sinal "1": Mín. 2.5 mA, típica 4 mA
Atraso de Entrada
Atraso de entrada (parametrizável):
Selecionável em grupos de quatro: 0.2 ms, 0.4 ms, 0.8 ms, 1.6 ms, 3.2 ms, 6.4 ms e 12.8 ms
Comprimento do Cabo
Blindado: Máx. 500 m
Não blindado: Máx. 300 m
Interruptores/Dados de Diagnóstico
Alarme de diagnóstico: Sim
LED de diagnóstico para status das entradas: Sim
Separação de Potencial
Separação de potencial das entradas digitais: Entre os canais, em grupos de 2
Grau e Classe de Proteção
Grau de proteção IP: IP20
Normas, Aprovações e Certificados
Marca CE: Sim
Aprovação CSA: Sim
Aprovação UL: Sim
Aprovação cULus: Sim
Aprovação FM: Sim
RCM (antigo C-TICK): Sim
Aprovação KC: Sim
Aprovação Marinha: Sim
Condições Ambientais
Queda livre: Máx. 0.3 m; cinco vezes, na embalagem do produto
Temperatura de operação:
Mín.: -20 °C
Máx.: 60 °C
Mudança de temperatura permitida: 5 °C a 55 °C, 3 °C/min
Temperatura de armazenamento/transporte:
Mín.: -40 °C
Máx.: 70 °C
Pressão do ar (de acordo com IEC 60068-2-13):
Mín.: 660 hPa
Máx.: 1,080 hPa
Umidade relativa: Operação a 25 °C sem condensação, máx. 95%
Conexão
Conector frontal requerido: Sim
Mecânica/Materiais
Material do gabinete (frente): Plástico
Dimensões
Largura: 45 mm
Altura: 100 mm
Profundidade: 75 mm
Peso
Peso aproximado: 170 g

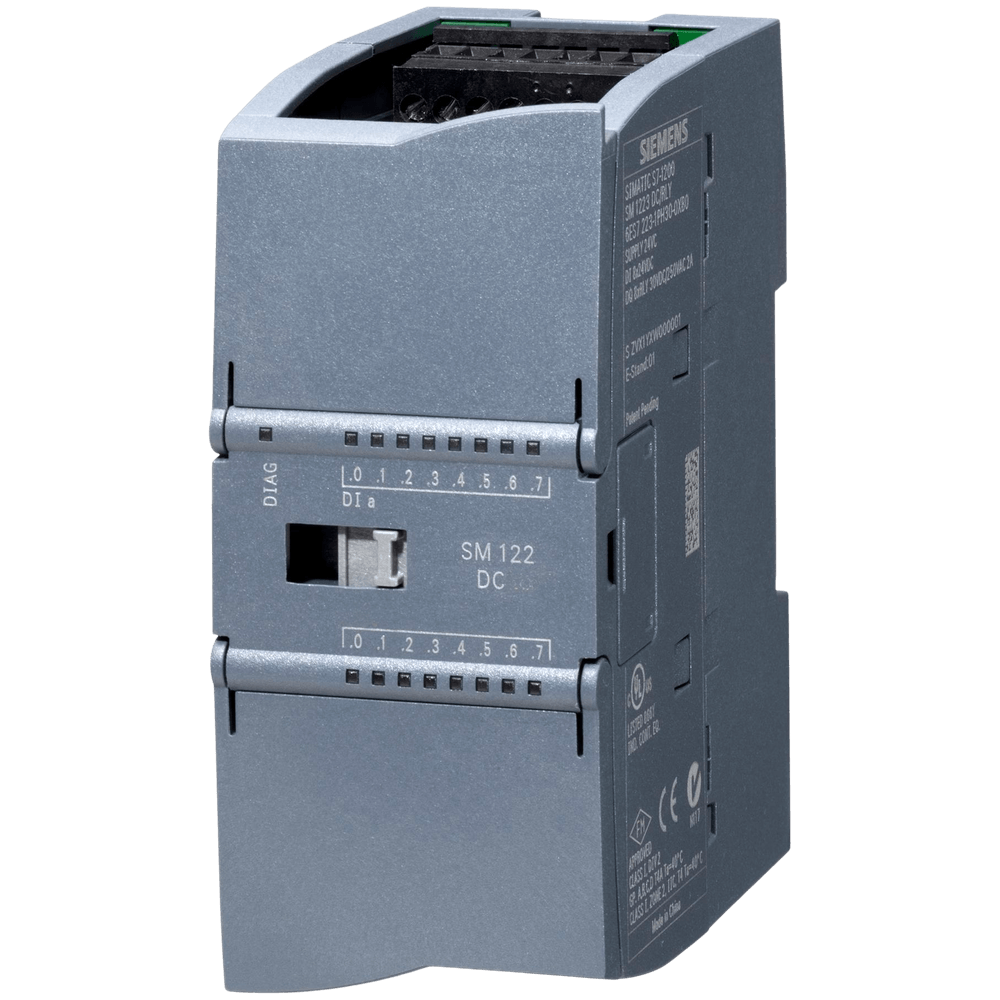

* Imagem meramente ilustrativa *
