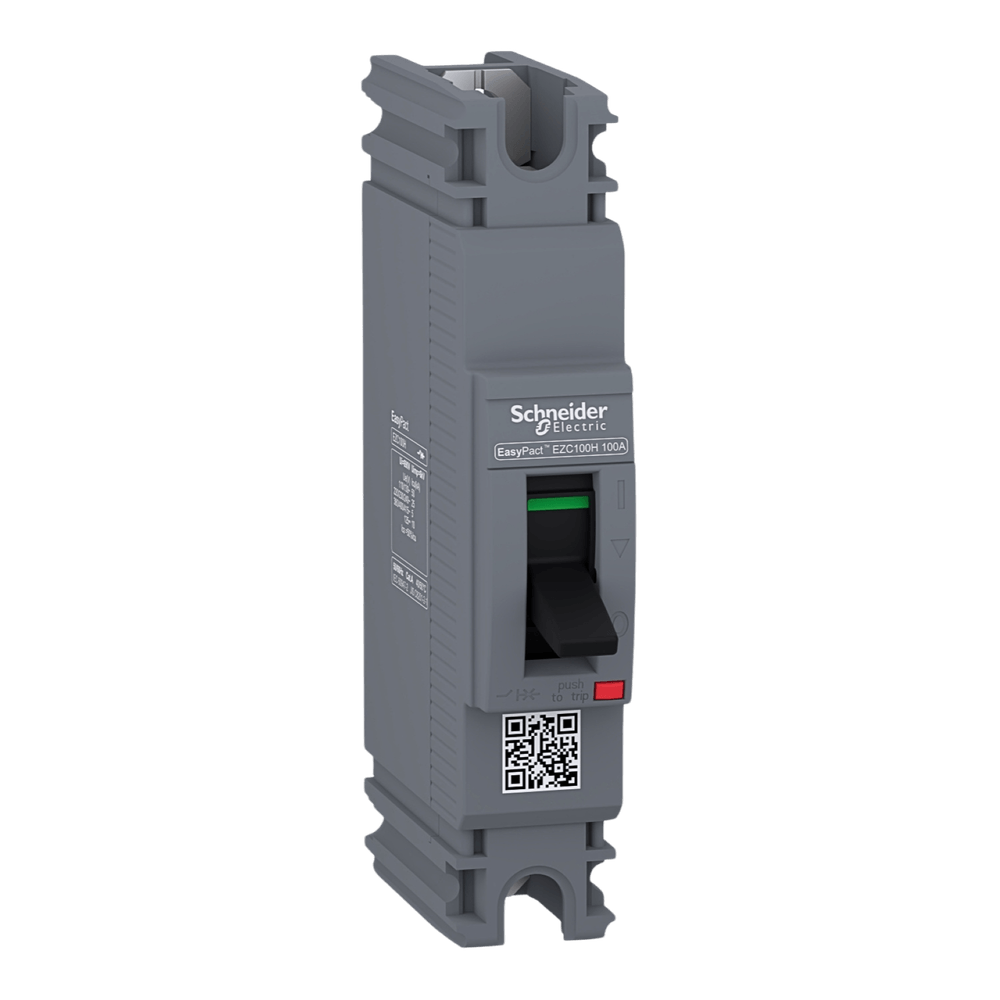

Disjuntor Monopolar EZC100H1030 30a - Schneider

Principal:
Linha de Produto: EasyPact
Tipo de Produto ou Componente: Disjuntor
Nome Abreviado do Dispositivo: Easypact EZC100H
Nome do Disjuntor: Easypact EZC100H
Aplicação do Dispositivo: Distribuição
Descrição de Polos: 1P
Descrição dos Polos Protegidos: 1t
Tipo de Rede: CC / CA
Frequência da Rede: 50/60 Hz
Corrente Nominal [In]: 30 A a 40 °C
Tensão de Isolamento Nominal [Ui]: 690 V CA 50/60 Hz conforme IEC 60947-2
Tensão Suportável de Impulso Nominal [Uimp]: 6 kV conforme IEC 60947-2
Tensão de Operação Nominal [Ue]:
125 V CC conforme IEC 60947-2
415 V CA 50/60 Hz conforme IEC 60947-2
Capacidade de Interrupção:

Código de Capacidade de Interrupção: H
Capacidade de Corte:
10 kA Icu a 125 V CC 1P para IEC 60947-2
25 kA Icu a 220...240 V CA 50/60 Hz para IEC 60947-2
5 kA Icu a 380 V CA 50/60 Hz para IEC 60947-2
5 kA Icu a 400..415 V CA 50/60 Hz para IEC 60947-2
50 kA Icu a 110..130 V CA 50/60 Hz para IEC 60947-2
Capacidade de Corte Nominal em Serviço [Ics]:

5 kA a 125 V CC para IEC 60947-2
12,5 kA a 220/230/240 V CA 50/60 Hz para IEC 60947-2
25 kA a 110/130 V CA 50/60 Hz para IEC 60947-2
2,5 kA a 380 V CA 50/60 Hz para IEC 60947-2
2,5 kA a 400/415 V CA 50/60 Hz para IEC 60947-2
Adequação para Isolamento:

Sim conforme IEC 60947-2
Categoria de Uso: Categoria A

Nome da Unidade de Disparo: TM-D

Tecnologia da Unidade de Disparo: Termomagnético
Classificação da Unidade de Disparo: 30 A a 50 °C
Tipo de Proteção:

Proteção contra curtos-circuitos
Proteção de sobrecarga
Grau de Poluição:

3 conforme IEC 60664-1
3 conforme IEC 947-1
Complementar:

Tipo de Controle: Alavanca Articulada
Modo de Montagem: Fixo
Suporte de Montagem: Placa Posterior
Conexões da Parte de Cima: Frontal
Conexão na Parte Inferior: Frontal
Durabilidade Mecânica: 13.000 ciclos
Durabilidade Elétrica:
Categoria A: 4.000 ciclos 415 V CA 50/60 Hz conforme IEC 60947-2
Passo de Conexão: 25 mm
Sinalização Local: Indicação de Contato Positivo
Definição de Proteção Neutra: Sem proteção
Proteção de Fuga à Terra: Sem
Dimensões:

Altura: 130 mm
Largura: 25 mm
Profundidade: 60 mm
Meio Ambiente:

Normas:
EN/IEC 60947-1
JIS C8201-2-2
EN/IEC 60947-2
GB/T 14048.2
Grau de Proteção IP: IP20 conforme IEC 60529
Grau de Proteção IK: IK07 conforme IEC 62262
Temperatura Ambiente para Funcionamento: -25…70 °C
Temperatura Ambiente para Armazenamento: -35…85 °C

* Imagem meramente ilustrativas
