Disjuntor I. Tripolar 16A 3VM1096-2ED32-0AA0 - Siemens

Marca do Produto: SENTRON
Designação do Produto: Disjuntor de caixa moldada
Design do Produto: Proteção de linha
Design do Dispositivo de Sobrecorrente: TM210
Função de Proteção do Dispositivo de Sobrecorrente: LI
Número de Polos: 3

Dados Técnicos Gerais
Tensão de Isolamento / Valor Nominal: 800 V
Tensão de Operação / em CA / a 50/60 Hz / Valor Nominal: 500 V
Tensão de Operação / em CC / Valor Nominal: 500 V
Tensão de Operação / em CA / Valor Nominal: 690 V
Perda de Potência [W] / Máxima: 11 W
Perda de Potência [W] / para Valor Nominal da Corrente / em CA / no Estado Operacional Quente / por Polo: 3,53 W
Vida Útil Mecânica (Ciclos de Operação) / Típica: 12 000
Durabilidade Elétrica (Ciclos de Operação) / em AC-1 / a 380/415 V: 2 000
Característica do Produto / para Condutores Neutros / Atualizável / Retroajustável / Prova de Curto-Circuito e Sobrecarga: Não
Versão de Monitoramento de Falha à Terra: Sem

Função do Produto

Função de Comunicação: Não
Outra Função de Medição: Não
Peso Líquido: 925 g
Corrente
Corrente Operacional

a 40 °C: 16 A
a 45 °C: 16 A
a 50 °C: 16 A
a 55 °C: 16 A
a 60 °C: 15 A
a 65 °C: 14 A
a 70 °C: 14 A
Capacidade de Comutação de Acordo com IEC 60947
Classe de Capacidade de Comutação do Disjuntor: C
Capacidade Máxima de Interrupção de Curto-Circuito (Icu)

a 240 V: 25 kA
a 415 V: 16 kA
a 440 V: 8 kA
a 500 V: 5 kA
Capacidade de Interrupção de Curto-Circuito Operacional (Ics)
a 240 V: 12 kA
a 415 V: 8 kA
a 440 V: 4 kA
a 500 V: 3 kA
Capacidade de Fechamento de Curto-Circuito (Icm)
a 240 V: 53 kA
a 415 V: 32 kA
a 440 V: 14 kA
a 500 V: 8 kA
Design de Proteção Contra Curto-Circuito: Para valores de capacidade de comutação em sistemas de energia DC, consulte o Manual do Disjuntor de Caixa Moldada 3VA; link disponível em Serviço & Suporte no último capítulo

Parâmetros Ajustáveis
Característica do Produto / para Disparo L / Pode Ser Ligado/Desligado: Não
Configuração de Corrente de Resposta Ajustável (Ir) / para Disparo L / com Característica I2t

Mínimo: 16 A
Máximo: 16 A
Tempo de Atraso de Valor de Resposta Ajustável (tr) / para Disparo L / com Característica I2t
Mínimo: 1 s
Máximo: 1 s
Configuração de Corrente de Resposta Ajustável (Ii) / para Disparo I
Mínimo: 320 A
Máximo: 320 A
Corrente de Configuração Ajustável (InN) / para Disparo N
Mínimo: 0 A
Máximo: 0 A
Corrente de Resposta Ajustável / do Dispositivo de Disparo de Curto-Circuito Instantâneo
Máximo: 320 A
Função do Produto / Proteção de Aterramento: Não
Design Mecânico
Componente do Produto

Disparo de Subtensão: Não
Gatilho de Tensão: Não
Indicador de Disparo: Não

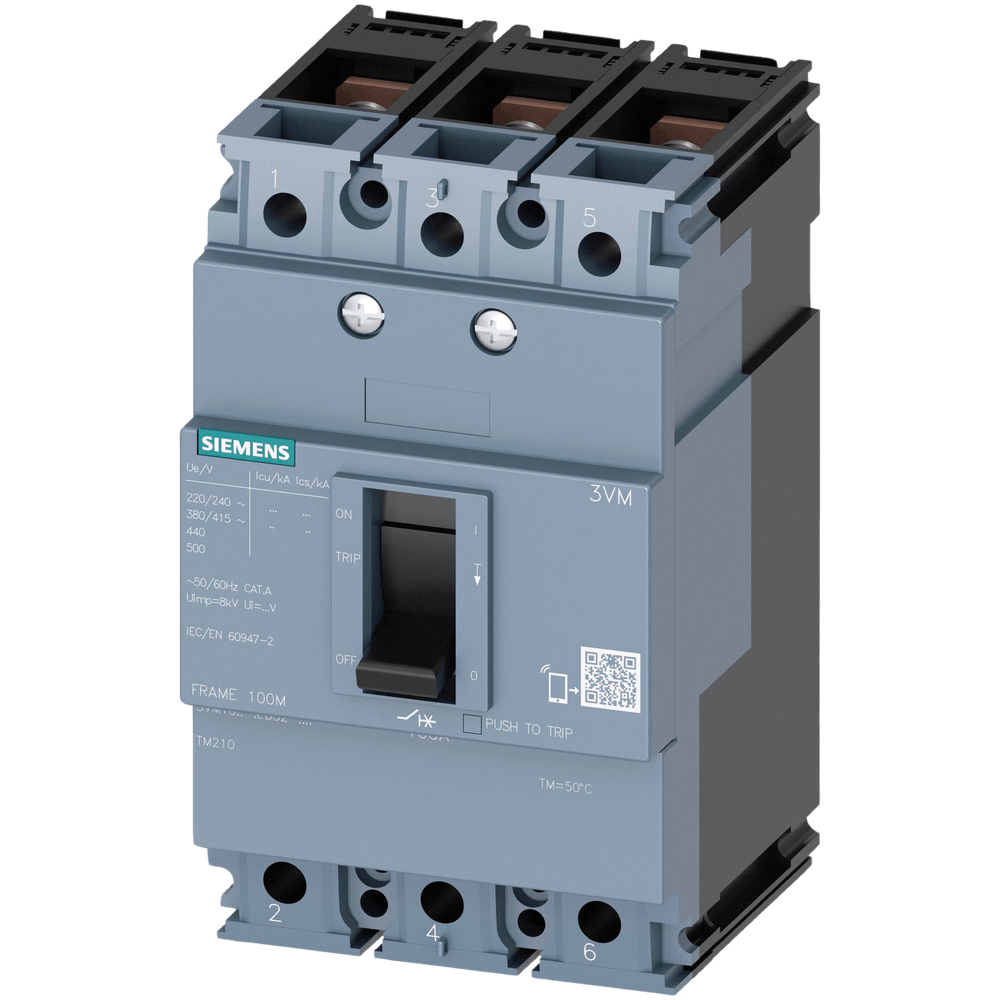

*Imagem meramente ilustrativa*
