Rele Bimetálico LR9F7381 380-630A P/LC1F400/800 Classe 10 - Schneider

Linha TeSys

Nome do produto TeSys LRF

Nome abreviado do dispositivo LR9F

Tipo de produto ou componente Relé eletrônico de sobrecarga térmica

Aplicação de relé Proteção do motor

Compatibilidade do produto
LC1F800
LC1F400...LC1F630

Tipo de rede CA

Classe do disparo de sobrecarga
Classe 10 para IEC 60947-4

Linha de ajuste de proteção térmica
380...630 A

Função de sinalização
Indicador de pré-alarme

Complementar
Frequência da rede 50/60 Hz

Suporte de montagem
Direto no contator Placa

Limiar de disparo
1,12 +/- 0,06 In disparo para IEC 60947-4-1

Resistência a sobretensão
4 kV conforme IEC 61000-4-5

Tipo e composição dos contatos
1 NA + 1 NF

[Ith] corrente térmica ao ar livreconvencional
5 A para circuito de controle

[Ue] Tensão de operaçãonominal
1.000 V CA 50/60 Hzparacircuito de potênciaconformeVDE 0110, grupo C

[Ui] tensão de isolamento nominal
Circuito de potência: 1000 V CA para IEC 60947-4

[Uimp] tensão nominal suportável de impulso
8 kV IEC 60947-1

Sensibilidade da falha de fase
Disparo em 4 s +/- 20% para IEC 60947-4-1

Reposição
Reposição manual

Tipo de controle
Discar Branco plena carga atual de ajuste
Botão de teste Vermelho
Botão não luminoso Vermelho reinicialização
Botão não luminoso Pare

Sinalização local Indicador de disparo

Compensação de temperatura -20...70 °C

Consumo de corrente <= 5 mA sem carga

Switching capacity for alarm 0...150 mA

Queda máxima de tensão <2,5 V estado fechado

Conexões - terminais
Circuito de controle: Terminais de parafuso 1 cabo 0,75...2,5 mm² - rigidez do Cabo: Flexível - Com a
extremidade do cabo
Circuito de controle: Terminais de parafuso 1 cabo 0,75...2,5 mm² - rigidez do Cabo: Sólido
Circuito de controle: Terminais de parafuso 1 cabo 0,75...4 mm² - rigidez do Cabo: Flexível - Sem a
extremidade do cabo
Circuito de controle: Terminais de parafuso 2 cabo 1...1,5 mm² - rigidez do Cabo: Flexível - Com a
extremidade do cabo
Circuito de controle: Terminais de parafuso 2 cabo 1...2,5 mm² - rigidez do Cabo: Flexível - Sem a
extremidade do cabo
Circuito de controle: Terminais de parafuso 2 cabo 1 mm² - rigidez do Cabo: Sólido
Circuito de potência: terminais olhais/anéis M12

Torque de aperto Circuito de controle: 1,2 N.m Ligar Terminais de parafuso
Circuito de potência: 58 N.m Ligar Terminais de parafuso
Altura 228,8 mm
Largura 193 mm
Profundidade 127,6 mm
Peso líquido 4,16 kg

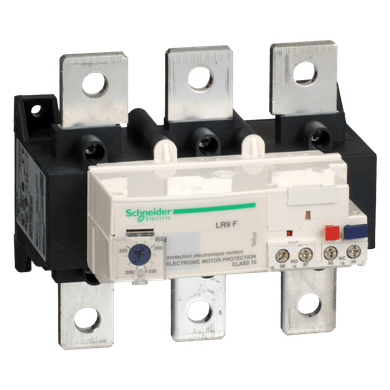

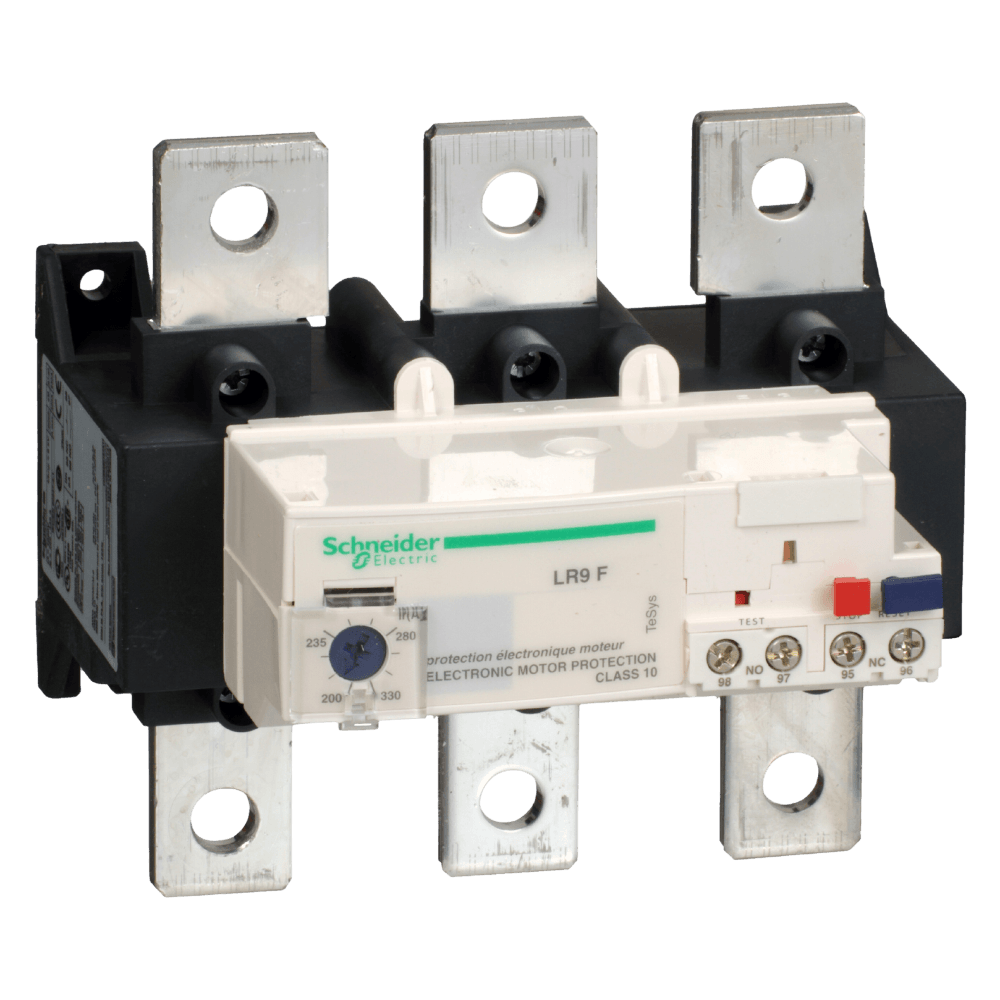

* Imagem meramente ilustrativa
