Disjuntor Motor Innovations 3RV2011-0BA10 0,14-0,2A - Siemens


Marca do Produto
SIRIUS

Designação do Produto
Disjuntor

Design do Produto
Para proteção de motores

Designação do Tipo de Produto
3RV2

Dados Técnicos Gerais
Tamanho do disjuntor: S00
Tamanho do contator combinado: S00, S0
Extensão do produto: Chave auxiliar: Sim
Perda de potência [W] (estado quente AC): 5,5 W
Perda de potência por polo: 1,8 W
Tensão de isolamento (grau de poluição 3): 690 V AC
Resistência à tensão de impulso: 6 kV
Resistência ao choque (IEC 60068-2-27): 25g / 11 ms
Vida útil mecânica (ciclos de operação): 100.000 (contatos principais e auxiliares)
Durabilidade elétrica (ciclos de operação): 100.000
Código de referência (IEC 81346-2): Q
Proibição de substâncias (data): 01/10/2009
Substância SVHC: Chumbo - 7439-92-1
Peso: 0,27 kg

Condições Ambientais
Altitude de instalação: Máx. 2.000 m
Temperatura ambiente:

Durante a operação: -20 ... +60 °C
Durante o armazenamento: -50 ... +80 °C
Durante o transporte: -50 ... +80 °C
Umidade relativa durante a operação: 10 ... 95 %
Circuito Principal
Número de polos: 3
Valor de corrente de resposta ajustável (sobrecarga): 0,14 ... 0,2 A
Tensão de operação:

Valor nominal: 20 ... 690 V
AC-3: Máx. 690 V
AC-3e: Máx. 690 V
Frequência de operação: 50 ... 60 Hz
Corrente operacional (valor nominal): 0,2 A
Corrente operacional:
AC-3 a 400 V: 0,2 A
AC-3e a 400 V: 0,2 A
Potência operacional:
AC-3:
230 V: 0 kW
400 V: 0,06 kW
500 V: 0,1 kW
690 V: 0,1 kW
AC-3e:
230 V: 0 kW
400 V: 0,06 kW
500 V: 0,1 kW
690 V: 0,1 kW
Frequência máxima: 15 1/h
Circuito Auxiliar
Número de contatos NC: 0
Número de contatos NO: 0
Número de contatos CO: 0

Funções de Proteção e Monitoramento
Detecção de falta à terra: Não
Detecção de falha de fase: Sim
Classe de disparo: CLASS 10
Design da liberação de sobrecarga: Térmica
Capacidade máxima de interrupção de curto-circuito [Icu]:

240 V: 100 kA
400 V: 100 kA
500 V: 100 kA
690 V: 100 kA
Capacidade de curto-circuito de operação [Ics]:
240 V: 100 kA
400 V: 100 kA
500 V: 100 kA
690 V: 100 kA
Valor de corrente da liberação de curto-circuito instantânea: 2,6 A
Classificações UL/CSA
Corrente de carga para motor AC trifásico:

480 V: 0,2 A
600 V: 0,2 A
Proteção contra Curto-Circuito
Proteção contra curto-circuito: Sim
Design do disparador de curto-circuito: Magnético

Instalação/Montagem/Dimensões
Posição de montagem: Qualquer
Método de fixação: Montagem por parafuso e encaixe em trilho DIN de 35 mm
Altura: 97 mm
Largura: 45 mm
Profundidade: 97 mm
Espaçamento requerido:

Montagem lado a lado: 0 mm
Partes aterradas a 400 V: 30 mm (cima/baixo), 9 mm (lado)
Partes aterradas a 500 V: 30 mm (cima/baixo), 9 mm (lado)
Partes energizadas a 500 V: 30 mm (cima/baixo), 9 mm (lado)
Partes aterradas a 690 V: 50 mm (cima/baixo), 0 mm (traseira), 30 mm (lado)
Partes energizadas a 690 V: 50 mm (cima/baixo), 0 mm (traseira), 30 mm (lado)
Conexões/Terminais
Tipo de conexão elétrica: Terminais de parafuso
Arranjo dos conectores elétricos: Parte superior e inferior
Seções de condutor conectáveis:

Contatos principais:
Sólido ou stranded: 2x (0,75 ... 2,5 mm²), 2x 4 mm²
Fino com terminação: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Cables AWG: 2x (18 ... 14), 2x 12
Torque de aperto: 0,8 ... 1,2 N·m
Diâmetro do eixo da chave de fenda: 5 a 6 mm
Tamanho da ponta da chave de fenda: Pozidriv 2
Design do parafuso de conexão: M3
Dados Relacionados à Segurança
Adequado para função de segurança: Sim
Adequação para uso:

Desligamento relacionado à segurança: Não
Ligação relacionada à segurança: Sim
Vida útil máxima: 10 anos
Necessidade de teste de vida útil: Sim
Proporção de falhas perigosas:
Baixa taxa de demanda: 40 %
Alta taxa de demanda: 50 %
Valor B10 (alta taxa de demanda): 5.000
Taxa de falhas [FIT] (baixa taxa de demanda): 50 FIT
Tipo de dispositivo (ISO 13849-1): 3
Sobredimensionamento necessário (ISO 13849-2): Sim
Tipo de dispositivo de segurança (IEC 61508-2): Tipo A

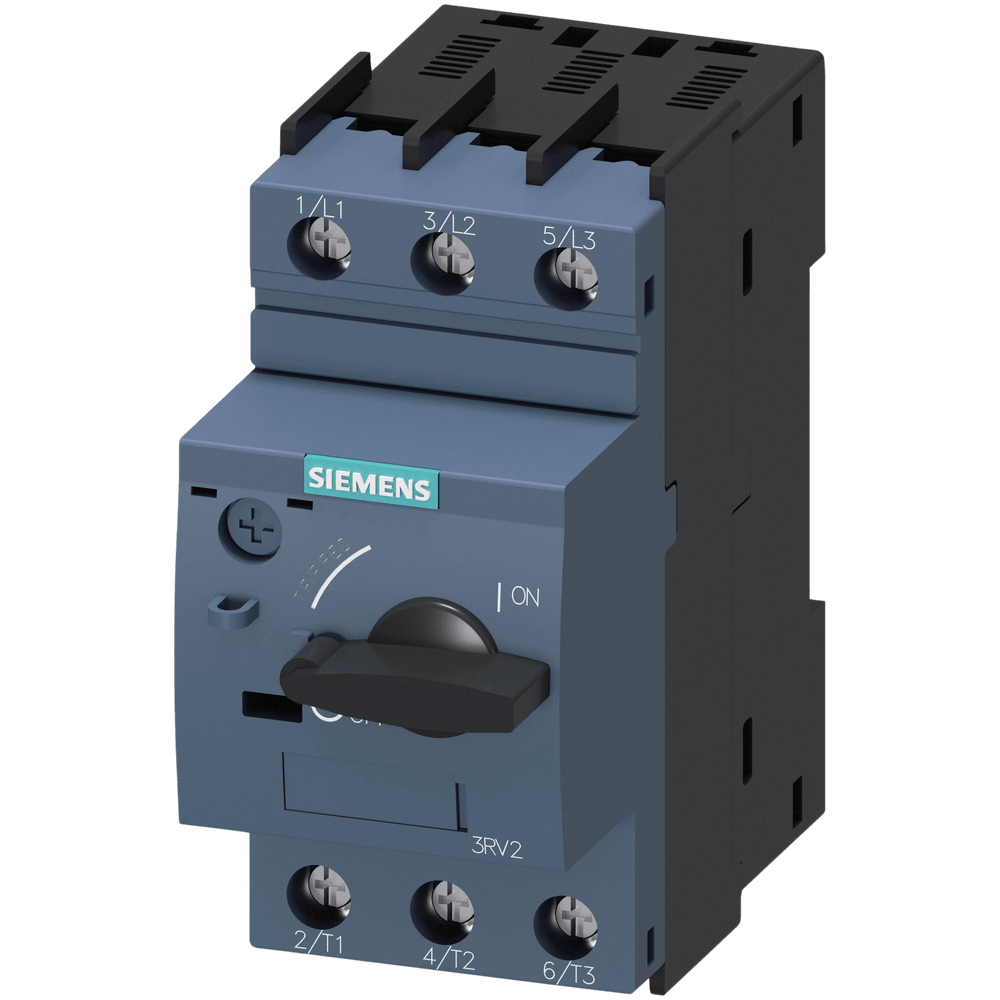

*Imagem meramente Ilustrativa*
