Disjuntor Motor Innovations 3RV20 11-4AA10 10-16A – Siemens

nome da marca do produto SIRIUS
designação do produto Interruptor de potência
versão do produto para proteção de motor
designação do tipo de produto 3RV2
Dados técnicos gerais
tamanho do disjuntor S00
tamanho do contator combinável específico da empresa S00, S0
expansão do produto interruptor auxiliar Si
potência de perda [W] em valor nominal de corrente
● em CA no estado operacional quente 9,25 W
● em CA no estado operacional quente por ponto de
ligação
3,1 W
tensão de isolamento com grau de poluição 3 em CA valor
nominal
690 V
tensão de impulso suportável valor nominal 6 kV
resistência ao choque de acordo com IEC 60068-2-27 25g / 11 ms
durabilidade mecânica
● dos contatos principais típica 100 000
● dos contatos auxiliares típica 100 000
durabilidade elétrica típica 100 000
identificação de referência de acordo com IEC 81346-2:2009 Q
Diretiva RSP (Data) 10/01/2009
SVHC substance name Lead - 7439-92-1
Condições ambientais
altura de montagem em altura acima do nível do mar máximo 2 000 m
temperatura ambiente
● durante operação -20 ... +60 °C
● durante o armazenamento -50 ... +80 °C
● durante o transporte -50 ... +80 °C
umidade relativa do ar durante operação 10 ... 95 %
Circuito de corrente principal
quantidade de polos para circuito principal 3
valor de resposta ajustável da corrente do disparador de
sobrecarga dependente da corrente
10 ... 16 A
tensão de serviço
● valor nominal 20 ... 690 V
● em AC-3 valor nominal máximo 690 V
● com CA-3e valor nominal máximo 690 V
frequência de operação valor nominal 50 ... 60 Hz
corrente de serviço valor nominal 16 A
corrente de serviço
● em AC-3 com 400 V valor nominal 16 A
● com CA-3e com 400 V valor nominal 16 A
potência operacional
● em AC-3
— com 230 V valor nominal 4 kW
— com 400 V valor nominal 7,5 kW
— com 500 V valor nominal 7,5 kW
— com 690 V valor nominal 11 kW
● com CA-3e
— com 230 V valor nominal 4 kW
— com 400 V valor nominal 7,5 kW
— com 500 V valor nominal 7,5 kW
— com 690 V valor nominal 11 kW
frequência de manobra
● em AC-3 máximo 15 1/h
● com CA-3e máximo 15 1/h
Circuto de corrente secundário
número de NF para contatos auxiliares 0
número de NA para contatos auxiliares 0
número de contatos inversores para contatos auxiliares 0
Função de protecção/ supervisão
função do produto
● detecção de defeito na ligação à terra No
● detecção de falha de fase Si
classe de disparo CLASS 10
versão do disparador de sobrecarga térmico
capacidade de desativação da corrente limite de curtocircuito (Icu)
● em CA em 240 V valor nominal 100 kA
● em CA com 400 V valor nominal 55 kA
● em CA com 500 V valor nominal 10 kA
● em CA com 690 V valor nominal 4 kA
capacidade de interrupção da corrente de curto-circuito de
serviço (Ics) em CA
● em 240 V valor nominal 100 kA
● com 400 V valor nominal 30 kA
● com 500 V valor nominal 5 kA
● com 690 V valor nominal 2 kA
valor de resposta da corrente do disparador de curto-circuito
sem atraso
208 A
Valores nominais UL/CSA
corrente de carga plena (FLA) para motor trifásico de 3
fases
● com 480 V valor nominal 16 A
● com 600 V valor nominal 16 A
potência mecânica emitida [cv]
● para motor trifásico de 1 fase
— com 110/120 V valor nominal 1 hp
— com 230 V valor nominal 2 hp
● para motor trifásico de 3 fases
— com 200/208 V valor nominal 3 hp
— com 220/230 V valor nominal 5 hp
— com 460/480 V valor nominal 10 hp
Protecção contra curto-circuito
função do produto proteção contra curto-circuito Si
versão do disparador de curto-circuito magnético
versão da unidade para fusível em rede IT para proteção
contra curto-circuito do circuito principal
● em 240 V gL/gG 80 A
● com 400 V gL/gG 63 A
● com 500 V gL/gG 50 A
● com 690 V gL/gG 40 A
Montagem/ Fixação/ Dimensões
posição de montagem conforme desejar
tipo de fixação fixação de parafusos e trinquete em carris 35 mm de acordo com a DIN EN
60715
altura 97 mm
largura 45 mm
profundidade 97 mm
distância a respeitar
● na montagem em linha para o lado 0 mm
● com relação a componentes aterrados com 400 V
— para baixo 30 mm
— para cima 30 mm
— para o lado 9 mm
● com relação a componentes sob tensão com 400 V
— para baixo 30 mm
— para cima 30 mm
— para o lado 9 mm
● com relação a componentes aterrados com 500 V
— para baixo 30 mm
— para cima 30 mm
— para o lado 9 mm
● com relação a componentes sob tensão com 500 V
— para baixo 30 mm
— para cima 30 mm
— para o lado 9 mm
● com relação a componentes aterrados com 690 V
— para baixo 50 mm
— para cima 50 mm
— para trás 0 mm
— para o lado 30 mm
— para a frente 0 mm
● com relação a componentes sob tensão com 690 V
— para baixo 50 mm
— para cima 50 mm
— para trás 0 mm
— para o lado 30 mm
— para a frente 0 mm
Conexões/ terminais
versão da conexão elétrica
● para circuito principal conexão parafusada
disposição da conexão elétrica para circuito principal em cima e em baixo
tipo de secções transversais dos condutores conectáveis
● para contatos principais
— de um fio ou mais fios 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— de fio fino com tratamento de terminal de condutor
isolado
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
● em cabos AWG para contatos principais 2x (18 ... 14), 2x 12
torque de aperto
● para contatos principais em terminais com parafuso 0,8 ... 1,2 N·m
versão da haste da chave de fendas Diâmetro 5 ... 6 mm
dimensão da ponta da chave de fendas Pozidriv tam. 2
versão da rosca do parafuso de ligação
● para contatos principais M3
Segurança
função do produto adequada para função de segurança Si
aptidão para aplicação
● ligação orientada para a segurança No
● desligamento orientado para a segurança Si
vida útil máximo 10 a
teste da vida útil relacionada ao desgaste necessário Si
proporção de falhas perigosas
● em taxa de demanda baixa conforme SN 31920 40 %
● em taxa de demanda elevada conforme SN 31920 50 %
valor B10 em taxa de demanda elevada conforme SN 31920 5 000
taxa de falhas [FIT] em taxa de demanda baixa conforme SN 31920

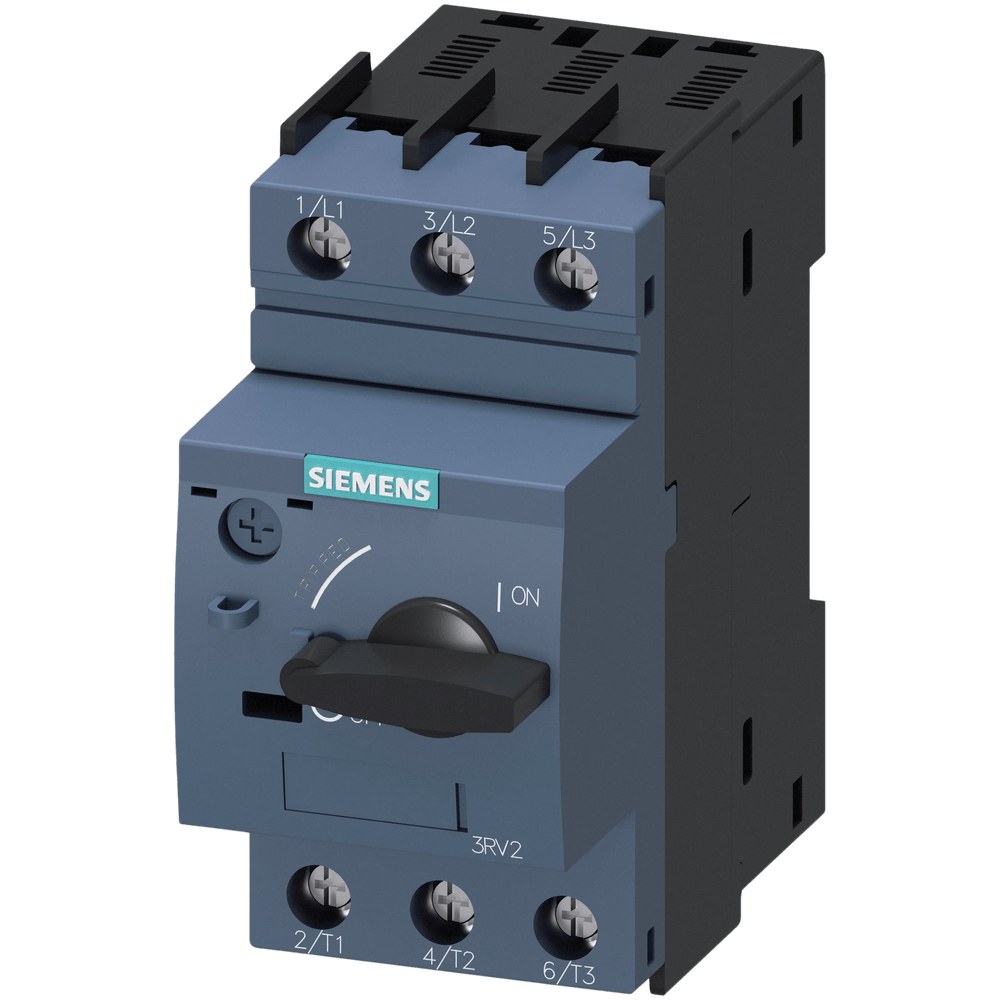

*Imagem meramente Ilustrativa*
