Disjuntor Motor Innovations 3RV2011-1GA20 4,5-6,3A Conexão Mola - Siemens

1. Informações do Produto
Nome da Marca do Produto: SIRIUS
Designação do Produto: Interruptor de Potência
Versão do Produto: Para Proteção de Motor
Designação do Tipo de Produto: 3RV2
2. Dados Técnicos Gerais
Tamanho do Disjuntor: S00
Tamanho do Contator Combinável Específico da Empresa: S00, S0
Expansão do Produto: Interruptor Auxiliar Si
Potência de Perda [W] em Valor Nominal de Corrente:
Em CA no Estado Operacional Quente: 7,25 W
Em CA no Estado Operacional Quente por Ponto de Ligação: 2,4 W
Tensão de Isolamento com Grau de Poluição 3 em CA Valor Nominal: 690 V
Tensão de Impulso Suportável Valor Nominal: 6 kV
Resistência ao Choque (de acordo com IEC 60068-2-27): 25g / 11 ms
Durabilidade Mecânica:
Dos Contatos Principais: Típica 100.000
Dos Contatos Auxiliares: Típica 100.000
Durabilidade Elétrica Típica: 100.000
Identificação de Referência (de acordo com IEC 81346-2:2009): Q
Diretiva RSP (Data): 10/01/2009
Nome da Substância SVHC: Chumbo - 7439-92-1
Peso: 0,373 kg
3. Condições Ambientais
Altura de Montagem Acima do Nível do Mar Máximo: 2.000 m
Temperatura Ambiente:
Durante Operação: -20 ... +60 °C
Durante o Armazenamento: -50 ... +80 °C
Durante o Transporte: -50 ... +80 °C
Umidade Relativa do Ar Durante Operação: 10 ... 95 %
4. Circuito de Corrente Principal
Quantidade de Polos para Circuito Principal: 3
Valor de Resposta Ajustável da Corrente do Disparador de Sobrecarga Dependente da Corrente: 4,5 ... 6,3 A
Tensão de Serviço:
Valor Nominal: 20 ... 690 V
Em AC-3 Valor Nominal Máximo: 690 V
Com CA-3e Valor Nominal Máximo: 690 V
Frequência de Operação Valor Nominal: 50 ... 60 Hz
Corrente de Serviço Valor Nominal: 6,3 A
Corrente de Serviço:
Em AC-3 com 400 V Valor Nominal: 6,3 A
Com CA-3e com 400 V Valor Nominal: 6,3 A
Potência Operacional:
Em AC-3:
Com 230 V Valor Nominal: 1,5 kW
Com 400 V Valor Nominal: 2,2 kW
Com 500 V Valor Nominal: 3 kW
Com 690 V Valor Nominal: 4 kW
Com CA-3e:
Com 230 V Valor Nominal: 1,5 kW
Com 400 V Valor Nominal: 2,2 kW
Com 500 V Valor Nominal: 3 kW
Com 690 V Valor Nominal: 4 kW
Frequência de Manobra:
Em AC-3 Máximo: 15 1/h
Com CA-3e Máximo: 15 1/h
5. Circuito de Corrente Secundário
Número de NF para Contatos Auxiliares: 0
Número de NA para Contatos Auxiliares: 0
Número de Contatos Inversores para Contatos Auxiliares: 0
6. Função de Proteção/Supervisão
Função do Produto:
Detecção de Defeito na Ligação à Terra: Não
Detecção de Falha de Fase: Sim
Classe de Disparo: CLASS 10
Versão do Disparador de Sobrecarga Térmico
Capacidade de Desativação da Corrente Limite de Curto-Circuito (Icu):
Em CA em 240 V Valor Nominal: 100 kA
Em CA com 400 V Valor Nominal: 100 kA
Em CA com 500 V Valor Nominal: 100 kA
Em CA com 690 V Valor Nominal: 6 kA
Capacidade de Interrupção da Corrente de Curto-Circuito de Serviço (Ics) em CA:
Em 240 V Valor Nominal: 100 kA
Com 400 V Valor Nominal: 100 kA
Com 500 V Valor Nominal: 100 kA
Com 690 V Valor Nominal: 4 kA
Valor de Resposta da Corrente do Disparador de Curto-Circuito Sem Atraso: 82 A
7. Valores Nominais UL/CSA
Corrente de Carga Plena (FLA) para Motor Trifásico de 3 Fases:
Com 480 V Valor Nominal: 6,3 A
Com 600 V Valor Nominal: 6,3 A
Potência Mecânica Emitida [cv]:
Para Motor Trifásico de 1 Fase:
Com 110/120 V Valor Nominal: 0,25 hp
Com 230 V Valor Nominal: 0,5 hp
Para Motor Trifásico de 3 Fases:
Com 200/208 V Valor Nominal: 1 hp
Com 220/230 V Valor Nominal: 1,5 hp
Com 460/480 V Valor Nominal: 3 hp
Com 575/600 V Valor Nominal: 5 hp
8. Proteção Contra Curto-Circuito
Função do Produto: Proteção Contra Curto-Circuito Sim
Versão do Disparador de Curto-Circuito Magnético Contra Curto-Circuito do Circuito Principal:
Com 400 V gL/gG: 50 A
Com 500 V gL/gG: 40 A
Com 690 V gL/gG: 35 A
9. Montagem/Fixação/Dimensões
Posição de Montagem: Conforme Desejar
Tipo de Fixação: Fixação de Parafusos e Trinquete em Carris de 35 mm de acordo com a DIN EN 60715
Altura: 106 mm
Largura: 45 mm
Profundidade: 97 mm
Distância a Respeitar:
Na Montagem em Linha para o Lado: 0 mm
Com Relação a Componentes Aterrados com 400 V:
Para Baixo: 30 mm
Para Cima: 30 mm
Para o Lado: 9 mm
Com Relação a Componentes Sob Tensão com 400 V:
Para Baixo: 30 mm
Para Cima: 30 mm
Para o Lado: 9 mm
Com Relação a Componentes Aterrados com 500 V:
Para Baixo: 30 mm
Para Cima: 30 mm
Para o Lado: 9 mm
Com Relação a Componentes Sob Tensão com 500 V:
Para Baixo: 30 mm
Para Cima: 30 mm
Para o Lado: 9 mm
Com Relação a Componentes Aterrados com 690 V:
Para Baixo: 50 mm
Para Cima: 50 mm
Para Trás: 0 mm
Para o Lado: 30 mm
Para a Frente: 0 mm
Com Relação a Componentes Sob Tensão com 690 V:
Para Baixo: 50 mm
Para Cima: 50 mm
Para Trás: 0 mm
Para o Lado: 30 mm
Para a Frente: 0 mm
10. Conexões/Terminais
Versão da Conexão Elétrica:
Para Circuito Principal: Terminal de Mola
Disposição da Conexão Elétrica para Circuito Principal: Em Cima e em Baixo
Tipo de Seções Transversais dos Condutores Conectáveis:
Para Contatos Principais:
De um Fio ou Mais Fios: 2x (0,5 ... 4 mm²)
De Fio Fino com Tratamento de Terminal de Condutor Isolado: 2x (0,5 ... 2,5 mm²)
De Fio Fino sem Tratamento de Terminal de Condutor Isolado: 2x (0,5 ... 2,5 mm²)
Em Cabos AWG para Contatos Principais: 2x (20 ... 12)
Versão da Haste da Chave de Fendas: Diâmetro 3 mm
Dimensão da Ponta da Chave de Fendas: 3,0 x 0,5 mm
11. Segurança
Função do Produto: Adequada para Função de Segurança Sim
Aptidão para Aplicação:
Ligação Orientada para a Segurança: Não
Desligamento Orientado para a Segurança: Sim
Vida Útil Máxima: 10 anos
Teste da Vida Útil Relacionada ao Desgaste Necessário: Sim
Proporção de Falhas Perigosas:
Em Taxa de Demanda Baixa (conforme SN 31920): 40 %
Em Taxa de Demanda Elevada (conforme SN 31920): 50 %
Valor B10 em Taxa de Demanda Elevada (conforme SN 31920): 5.000
Taxa de Falhas [FIT] em Taxa de Demanda Baixa (conforme SN 31920): 50 FIT
12. Normas e Certificações
ISO 13849:
Tipo de Dispositivo (conforme ISO 13849-1): 3
Superdimensionamento (conforme ISO 13849-2): Necessário Sim
IEC 61508:
Tipo de Chaveador de Segurança (de acordo com IEC 61508-2): Tipo A
Valor T1 para Intervalo Proof-Test ou Vida Útil (de acordo com IEC 61508): 10 anos
13. Segurança Elétrica
Grau de Proteção IP do Lado Frontal (de acordo com IEC 60529): IP20
Proteção Contra Contato do Lado Frontal (de acordo com IEC 60529): Proteção aos Dedos em Caso de Contato Vertical pela Frente
14. Visor
Versão da Indicação para Estado de Comutação: Manopla

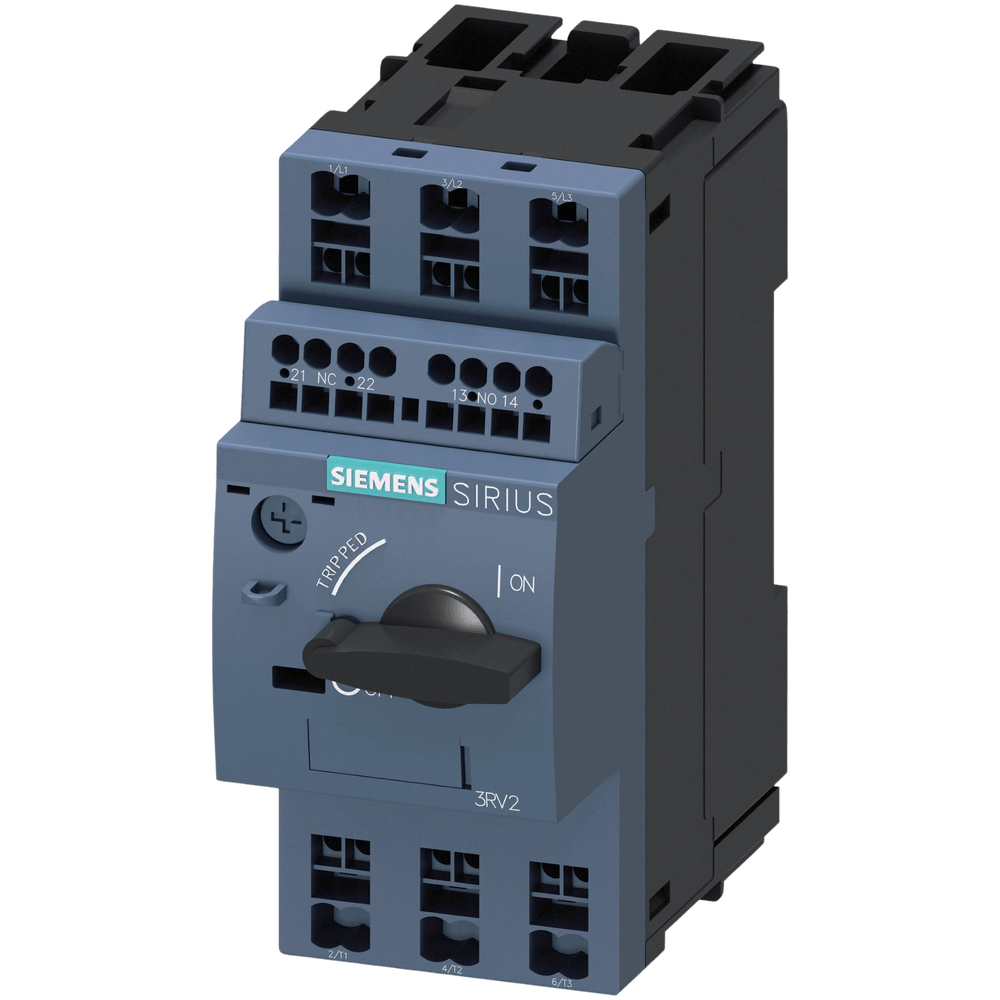

*Imagem meramente Ilustrativas*
