Disjuntor Compact NS800N - Micrologic 2,0 - 800 A - 3 pólos 3d

Alcance: Compacto
Nome do produto: Compact NS
Gama de produtos: ComPact NS630b...1600
Nome abreviado do equipamento: NS800N Compact
Tipo de produto ou componente: Disjuntor
Aplicação do aparelho: Distribuição
Número de pólos: 3P
Descrição dos pólos protegidos: 3D
(In) corrente nominal até 65 °C: 800 A a 50 °C
[Ue] tensão estipulada de funcionamento nominal: 690 V AC 50/60 Hz
Tipo de rede: AC
Frequência da rede: :50/60 Hz
Adequação para isolamento: Simem conformidade com EN/IEC 60947-2
Categoria de utilização: Categoria B

[Icu] capacidade de interrupção de curto-circuito nominal:
30 kA Icu a 660/690 V AC 50/60 Hzem conformidade com IEC 60947-2
50 kA Icu a 380/415 V AC 50/60 Hzem conformidade com IEC 60947-2
50 kA Icu a 440 V AC 50/60 Hzem conformidade com IEC 60947-2
85 kA Icu a 220/240 V AC 50/60 Hzem conformidade com IEC 60947-2
40 kA Icu a 500/525 V AC 50/60 Hzem conformidade com IEC 60947-2

Performance level: N 50 kA 415 V AC
Nome do disparador: Micrologic 2.0
Tecnologia do disparador: Electrónico
Funções de proteção do disparador: LI
Tipo de controlo: Manípulo rotativo / Alavanca
Modo de montagem do disjuntor: Fixo

[Ui] Tensão estipulada de Isolamento: 800 V AC 50/60 Hzem conformidade com IEC 60947-2
[Uimp] Tensão de resistência aos choques: 8 kVem conformidade com IEC 60947-2

[Ics] capacidade de interrupção de curto-circuito de serviço nominal:
30 kA a 660/690 V AC 50/60 Hzem conformidade com IEC 60947-2
40 kA a 500/525 V AC 50/60 Hzem conformidade com IEC 60947-2
50 kA a 220/240 V AC 50/60 Hzem conformidade com IEC 60947-2
50 kA a 380/415 V AC 50/60 Hzem conformidade com IEC 60947-2
50 kA a 440 V AC 50/60 Hzem conformidade com IEC 60947-2

[Icw] corrente suportável de curta duração nominal: 19,2 kA 1 sem conformidade com IEC 60947-2
Durabilidade mecânica: 10000 ciclos

Durabilidade elétrica:
2000 ciclos a 690 V In
4000 ciclos a 690 V In/2
5000 ciclos a 440 V In
6000 ciclos a 440 V In/2

Perdas de energia: 15 W
Suporte de montagem: Placa posterior
Ligação superior: Frontal
Ligação inferior: Frontal
Desvio de ligação: 70 mm

Tipo de proteção:
L : for protecção contra sobrecargas (longo retardamento)
I : for protecção contra curtos-circuitos (instantânea)

classificação do disparador: 800 A a 50 °C
Ajuste de captação de longa duração tipo Ir (proteção térmica): 9 definições ajustáveis
[Ir] Faixa de ajuste de captação de proteção de longa duração: 0,4...1 x In
Ajuste de atraso de proteção de longa duração tipo tr: 9 definições ajustáveis

[tr] Faixa de ajuste de atraso de proteção de longa duração:
12,5…600 s a 1,5 x Ir
0,5…24 s a 6 x Ir
0,7…16,6 s a 7,2 x Ir

Memória térmica: 20 mn
Ajuste instantâneo de captação de proteção tipo II: Ajustável
[Ii] Faixa de ajuste de captação de proteção instantânea: 1,5...10 x Ir
Protecção de fuga à terra: Sem
Interbloqueio selectivo de zonas ZSI: Sem
Constituição do contacto auxiliar: 1 NA/NF

Sinalização local:
Paraindicação de falhas 4 LEDs(vermelho)
Parasobrecarga 1 LED(amarelo)

Largura (L): 210 milímetros
Altura (H): 327 milímetros
Profundidade (D): 147 milímetros
Peso líquido: 14 kg

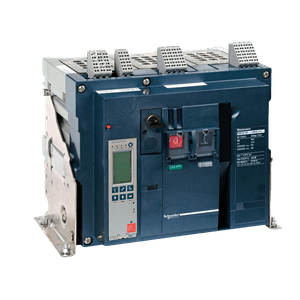

*Imagem Meramente Ilustrativa*
