Módulo Entrada Analógica ET200S 2 AO U 6ES7135-4FB01-0AB0 - Siemens

Informações Gerais do Produto
Função do Produto
Modo Isocrônico: Não
Tensão de Alimentação
Tensão de carga L+:
Valor nominal (DC): 24 V (proveniente do módulo de potência)
Proteção contra polaridade inversa: Sim
Corrente de Entrada
Da tensão de carga L+ (sem carga): máx. 130 mA
Da barra de conexão: 3.3 V DC, máx. 10 mA
Perdas de Energia
Perda de energia, máx.: 2 W
Área de Endereço
Espaço de endereço por módulo: máx. 4 bytes
Saídas Analógicas
Número de saídas analógicas: 2
Saída de tensão, proteção contra curto-circuito: Sim
Corrente de curto-circuito da saída, máx.: 25 mA
Tempo de ciclo (todos os canais): máx. 1.5 ms
Intervalos de Saída de Tensão
1 V a 5 V: Sim
-10 V a +10 V: Sim
Conexão de Atuadores
Saída de tensão (conexão de dois fios): Sim (sem compensação das resistências de linha)
Saída de tensão (conexão de quatro fios): Sim
Impedância de Carga (na faixa nominal de saída)
Saídas de tensão, mín.: 1 kΩ
Carga capacitiva máxima com saídas de tensão: 1 µF
Limites de Destruição contra Tensões e Correntes Aplicadas Externamente
Tensões nas saídas em direção ao MANA: 15 V; máx. 15 V contínuo; 75 V por máx. 1 s (proporção de marca para espaço 1:20)
Corrente, máx.: 50 mA; DC
Comprimento do Cabo
Blindado, máx.: 200 m
Geração de Valores Analógicos para as Saídas
Resolução com sobrecarga (bits incluindo sinal): máx. 14 bits; 1 a 5 V: 12 bits, ±10 V: 13 bits + sinal
Tempo de estabilização:
Carga resistiva: 0.1 ms
Carga capacitiva: 0.5 ms
Carga indutiva: 0.5 ms
Erros/Acurácias
Limite de erro operacional na faixa de temperatura total:
Tensão, relativa à faixa de saída: (+/-) 0.4 %
Limite de erro básico (limite operacional a 25 °C):
Tensão, relativa à faixa de saída: (+/-) 0.2 %
Interrupções/Diagnósticos/Informações de Status
Valores substitutos conectáveis: Sim; 0 a 65535 (faixa de valores deve estar dentro da faixa nominal)
Diagnósticos:
Informações diagnósticas legíveis: Sim
Curto-circuito: Sim
Erro de grupo: Sim
Indicação de diagnóstico LED:
Erro de grupo SF (vermelho): Sim
Parâmetros
Observação: 7 bytes
Desativar/ativar diagnóstico de curto-circuito: Sim
Desativar/ativar diagnóstico de grupo: Sim
Resposta ao STOP da CPU/mestre: Corrente de saída e desenergizada/valor substituto/manter último valor
Separação de Potencial
Separação potencial das saídas analógicas:
Entre os canais: Não
Entre os canais e a barra de conexão: Sim
Entre os canais e a tensão de carga L+: Sim
Isolamento testado com: 500 V DC
Dimensões
Largura: 15 mm
Altura: 81 mm
Profundidade: 52 mm
Peso
Peso aproximado: 40 g

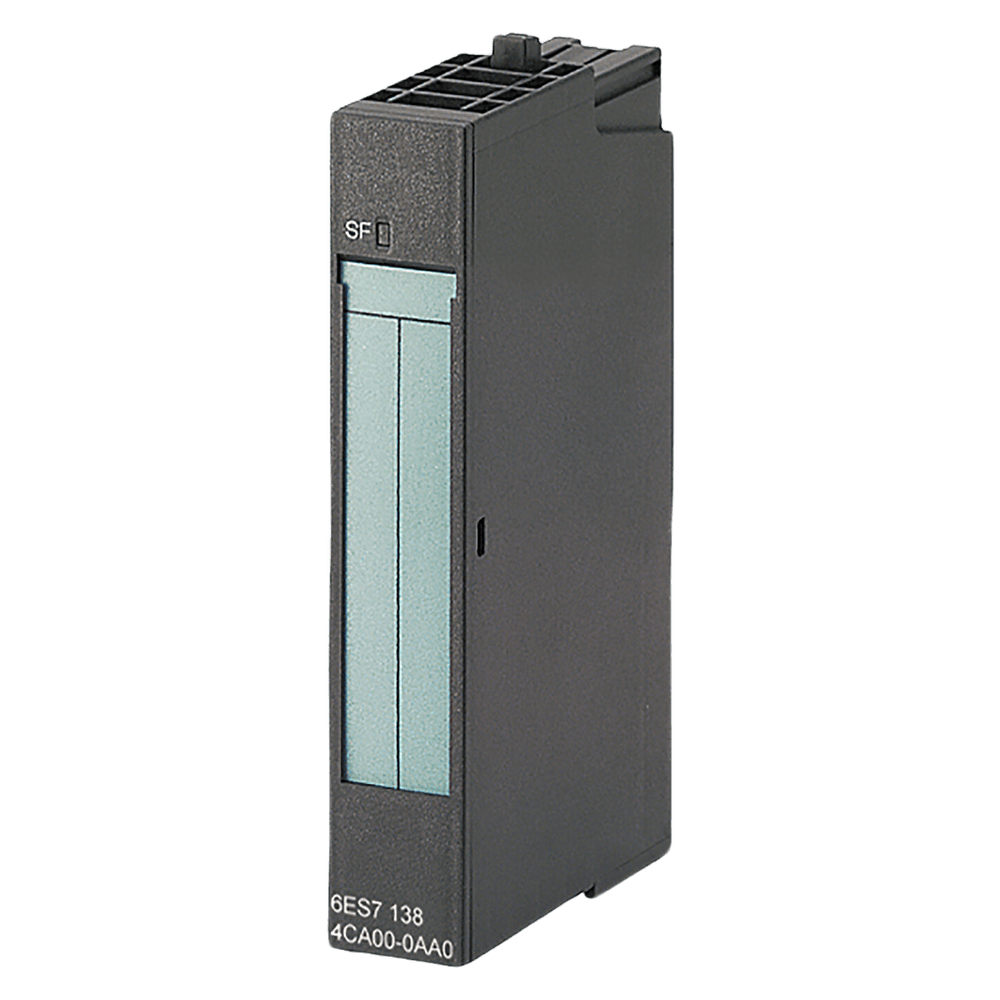

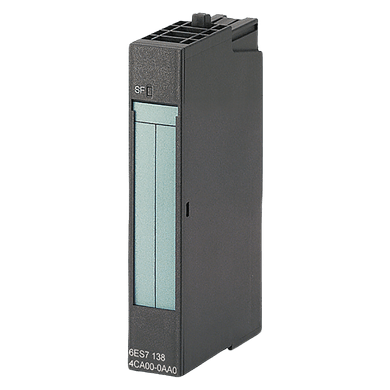

* Imagem meramente ilustrativa*
