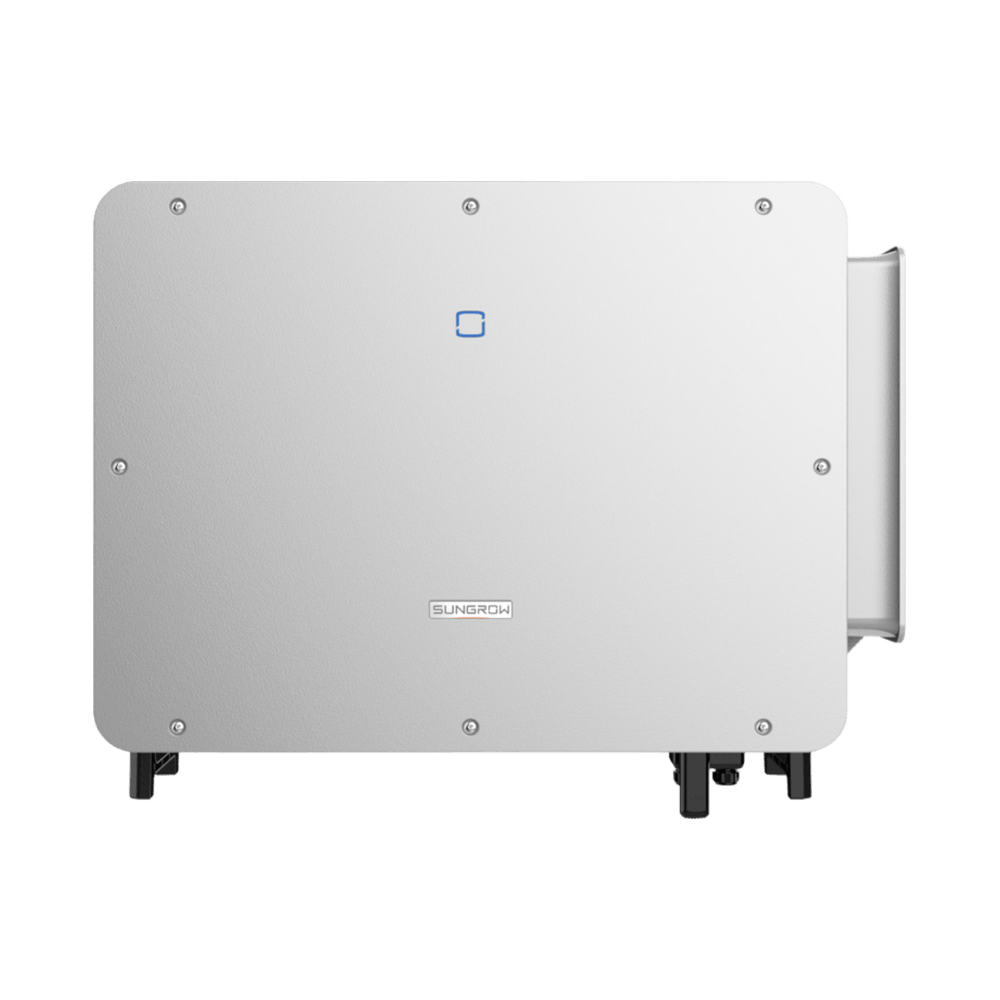

Inversor/Gerador Solar On-Grid 75KW Trif. 380V C/ Protecao+AFCI e Monitoramento Wi-Fi SG75CX-P2-V113 – Sungrow

Inversor string de múltiplos MPPTs para sistemas 1100Vcc
- 8 MPPTs, eficiência máxima de 98.5%
- 30A de corrente de operação por MPPT, compatível com módulos FV +500Wp
- Função de otimização de strings sombreadas via algoritmo MPPT exclusivo
- Compatível com cabos CA de alumínio de até 240mm²
- Placa de vedação CA integrada à conexão de saída
- Diagnóstico dos componentes internos antes da entrada em funcionamento
- Varredura inteligente de curvas IV
- Registro de falhas da rede, configuração remota de parâmetros, praticidade na O&M
- Grau de proteção IP66 e grau anticorrosão C5
- DPS CC tipo II e CA tipo II integrados

Entrada CC
Potência máx. de entrada FV recomendada: 105 kWp
Tensão máxima de entrada FV: 1100 V
Tensão FV de operação mín/Tensão de entrada de inicialização: 180 V / 200 V
Tensão de entrada FV nominal: 600 V
Intervalo de tensão MPPT: 180 – 1000 V
N° de entradas MPPT independentes: 8
N° de strings FV por MPPT: 2
Corrente de entrada máxima FV: 240 A (30 A * 8)
Corrente máx. de CC de curto-circuito: 320 A (40 A * 8)
Corrente máxima para conector CC: 20 A

Saída CA
Potência nominal de saída CA: 75 kVA @40°C
Potência máx. de saída CA: 75 kVA @40°C
Corrente nominal de saída CA: 113.9 A
Corrente de saída CA máxima: 113.6 A
Tensão CA nominal: 3 / N / PE, 220 / 380 V
Intervalo de tensão CA: 304 - 456V (380 V)
Frequência nominal: 50 Hz / 60 Hz
Faixa de frequência da rede: 45 a 55 / 55 a 65 Hz
THD: < 3 % ( à potência nominal )
Fator de potência na potência nominal/fator de potência ajustável: >0.99 / 0.8 adiantado – 0.8 atrasado
Fases de alimentação/Fases de conexão: 3 / 3-N-PE

Eficiência Máxima/Eficiência europeia: 98.6% / 98.3%

Monitoramento de Rede: Sim
Proteção contra polaridade CC reversa: Sim
Proteção contra curto-circuito CA: Sim
Proteção contra fuga de corrente: Sim
Proteção contra surto: DPS CC tipo II / CA tipo II
Monitoramento de falha de aterramento: Sim
Chave seccionadora inteligente CC: Sim
Monitoramento por string: Sim
Função Q at Night (geração de reativos durante a noite): Sim
Função PID Recovery: Sim
Sistema de proteção de arcos elétricos (AFCI): Sim, conforme IEC 63027

Dimensões (LxAxP): 1020x795x360 mm
Peso: 82 KG
Método de instalação: Suporte de instalação na parede
Topologia: Sem transformador
Grau de proteção: IP66
Corrosão: C5
Intervalo da temperatura ambiente operacional: -30°C - 60°C
Faixa de umidade relativa permitida (sem condensação): 0 – 100%
Método de resfriamento: Ventilação forçada inteligente
Altitude máxima de operação: 4000m (redução de potência > 3000m)
Visor: LED, Bluetooth+APP
Comunicação: RS485, WLAN, Ethernet
Tipo de conexão CC: Evo2 ( máx. 6 mm² )
Tipo de conexão CA: Terminal OT (16 mm² - 35 mm²)
Especificação dos cabos CA: Diâmetro externo 18 mm - 38 mm
Conformidade: IEC 62109-1, EN/IEC 61000-6-1/2/3/4, IEC 61727, IEC 62116, EN 50549-1/2,
UTE C15-712-1, VDE V 0126-1-1, VDE-AR-N 4105:2018, VFR 2019, NC RfG, G99, UNE 217002, NTS, CEI 0-21 2019,CEI0-16 2019, NRS-097-2-1,
Suporte à rede: Reativos noturnos, LVRT, HVRT, controle de potência ativa e reativa e controle de taxa de rampa de potência

*Imagem Meramente Ilustrativa*
