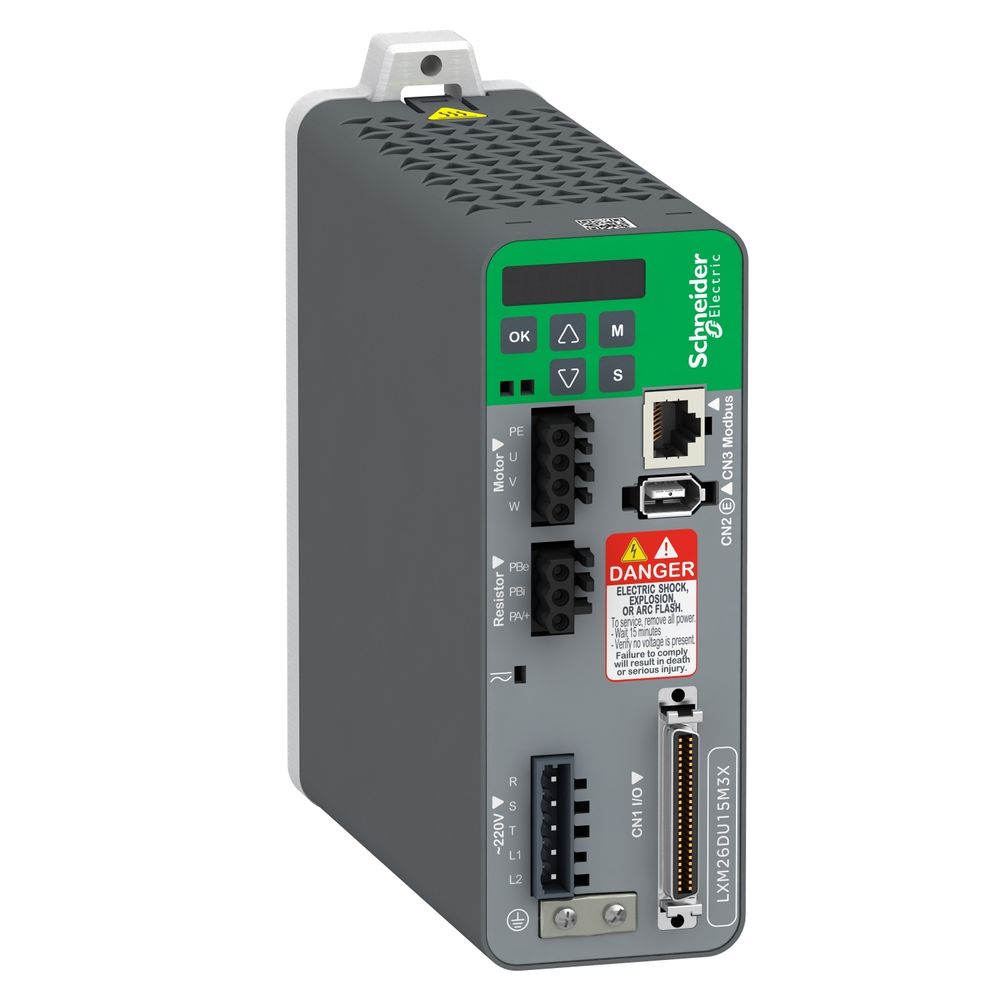

Servodrive 1KW Analógico Pulso 200-240VAC LXM26DU10M3X - Schneider

Principal
Linha de produto: Easy Lexium 26
Tipo de produto ou componente: Propulsor servo de movimento
Nome abreviado do dispositivo: LXM26D
Formato da unidade: Carcaça compacta

Corrente da linha:

8,5 A, THDI de 176,3 % a 220 V, monofásico
8,5 A, THDI de 155,5 % a 220 V, trifásico
Complementar
Número de fases da rede: Monofásico, Trifásico
Tensão nominal de fornecimento [Us]:

220 V (-10...15 %) trifásico
220 V (-20...15 %) monofásico
Limites de tensão de alimentação:
200…255 V trifásico
170…255 V monofásico
Frequência de alimentação: 50/60 Hz - 5...5 %
Frequência da rede: 47,5...63 Hz
Corrente de saída contínua: 7 A a 16 kHz
Pico 3s corrente de saída: 21 A a 220 V
Potência contínua: 1000 W a 220 V
Potência nominal: 1 kW a 220 V 16 kHz
Frequência de comutação: 16 kHz
Categoria de sobretensão: III
Corrente máxima de fuga: 4,5 mA
Tensão de saída: <= tensão da fonte de alimentação
Isolação elétrica: Entre potência e controle
Tipo de cabo: Cabo pares trançados blindados (único ou duplo) (temperatura: 0…55 °C)
Conexão elétrica:

Terminal mola, capacidade de fixação: 1.3...1.5 mm², AWG 16 (L1-L2)
Terminal mola, capacidade de fixação: 1.3...1.5 mm², AWG 16 (R, S, T)
Terminal mola, capacidade de fixação: 1.3...1.5 mm², AWG 16 (U, V, W, PE)
Terminal mola, capacidade de fixação: 1.3...1.5 mm², AWG 16 (PA/+, PBe)
Torque de aperto: PE (ground): 1,4 N.m

Número de entrada digital:

8 programáveis (CN1)
1 entrada de trem de pulso (PTI) (CN1)
2 captura rápida (CN1)
Tensão de entrada digital: 24 V CC de lógica
Lógica de entrada digital: Positivo ou negativo (CN1)
Número de saída digital:

5 saídas lógicas (CN1) a 12...24 V CC
1 saída do trem de pulso (PTO) (CN1)
Tensão de saída digital: 12...24 V CC
Lógica de saída digital: Positivo ou negativo (CN1)
Número de entrada analógica: 2
Erro de precisão absoluta: 0.1 %
Tipo da entrada analógica: V_REF 0,5 ... 4,5 V; - 220 - 240V, Impedância: 10 kOhm, Resolução: 12 bits; T_REF 0,5 ... 4,5 V

Tipo do sinal de controle: Feedback do codificador do servomotor CN2
Tipo de proteção:

Contra polaridade inversa: sinal das entradas
Contra curtos-circuitos: sinal de saídas
Sobrecorrente: motor
Sobretensão: motor
Subtensão: motor
Superaquecimento: motor
Sobrecarga: motor
Sobrevelocidade: motor
Interface física: RS485 para Modbus, linha Serial escravo
LED de status de indicação: 1 LED (Vermelho) carga
Função de sinalização: Servo status e código de falhas em display de 7 segmentos
Gravação: CULus, CSA, CE
Tipo de resfriamento: Ventilador integrado
Posição de operação: Vertical

Compatibilidade do produto:

Servo motor BCH2 (130 mm, 1 pilha do motor)
Servo motor BCH2 (100 mm, 1 pilha do motor)
Servo motor BCH2 (130 mm, 2 pilhas do motor)
Servo motor BCH2 (130 mm, 3 pilhas do motor)

* Imagem meramente ilustrativas
